GIS组合电器的试验方法

责任编辑：武汉绿能德精测科技有限公司 人气：2258 发表时间：2026-03-31 09:18:36

GIS组合电器（气体绝缘金属封闭开关设备）的试验是确保其安装质量、绝缘性能和长期安全运行的关键环节。根据最新标准（如DL/T 618-2022、DL/T 555-2004、GB 50150-2016），其试验方法主要包括现场交接试验、耐压试验、局部放电检测等。以下是具体内容：




一、现场交接试验项目与标准




根据DL/T 618-2022《气体绝缘金属封闭开关设备现场交接试验规程》，主要试验项目包括：




外观检查：检查伸缩节状态、气体密度继电器功能（应具备免拆卸校验能力）等。




主回路电阻测量：采用直流压降法，测量电流不应小于300A（新规提升自100A），结果不超过出厂技术条件规定值的1.2倍。




元件试验：对内置的断路器、隔离开关、互感器、避雷器等按各自标准试验。




绝缘气体验收：SF₆气体纯度≥99.9%，湿度要求：有电弧分解气室＜150µL/L，无电弧分解气室＜250µL/L。




气体密封性试验：定性检漏（灵敏度≥1µL/L）与定量检漏（局部包扎法，充气到额定压力6h后包扎，检测泄漏率）。




气体密度继电器及压力表校验。




主回路绝缘试验：包括交流耐压、冲击耐压（如需要）及局部放电测量。




辅助及控制回路绝缘试验：绝缘电阻≥10MΩ（1000V兆欧表），交流耐压1kV。




二、交流耐压试验方法

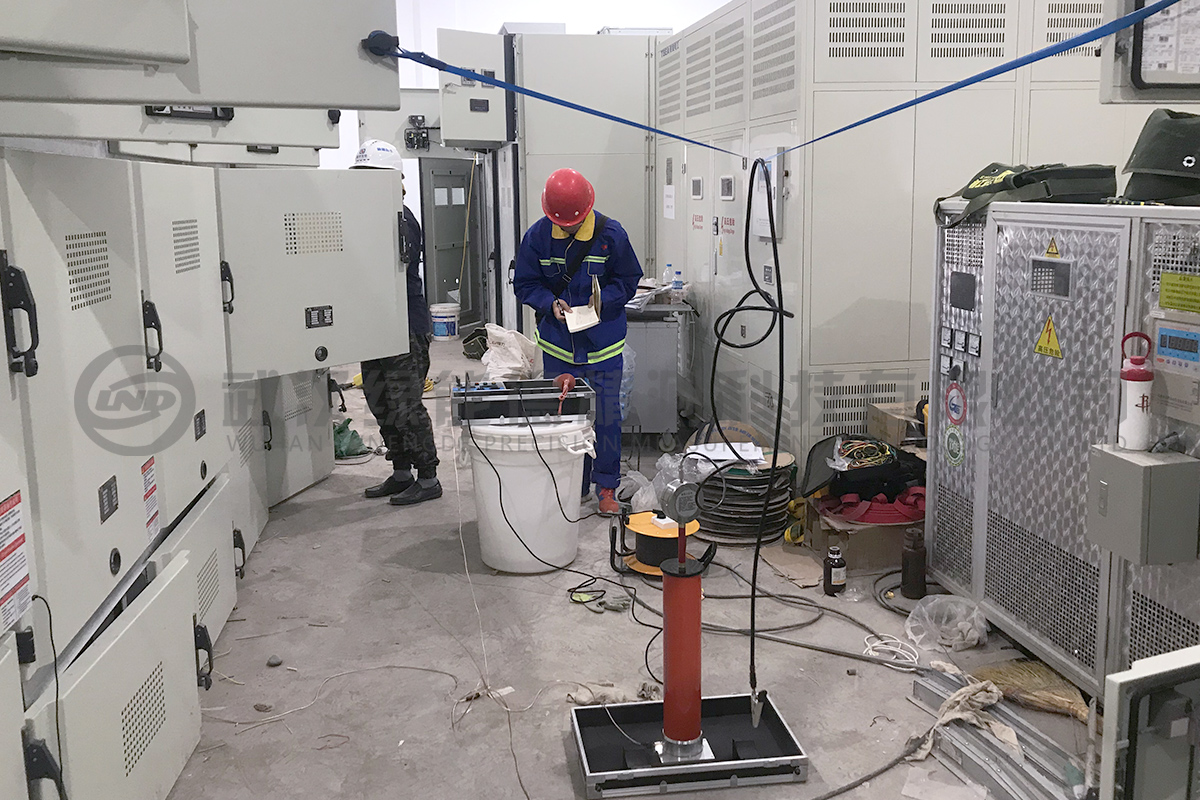

现场耐压试验电压通常为出厂试验值的80%。常用变频串联谐振装置进行，频率范围30-300Hz。




老练试验：先施加较低电压（如Um/√3）5-10分钟，消除自由金属颗粒等随机缺陷。




耐压试验：升至规定试验电压（如126kV设备升至230kV）保持1分钟。




断口耐压：对断路器、隔离开关断口进行耐压，电压相同。




判据：试验中无击穿、闪络，局部放电无异常，耐压前后绝缘电阻无明显下降。




三、局部放电检测技术




局部放电检测是评估GIS绝缘状态的核心手段，常用方法包括：




特高频法（UHF）：检测频率500MHz-2GHz，传感器置于盆式绝缘子外侧或介质窗处，可定位放电源。




超声波法（AE）：传感器直接接触外壳，抗电磁干扰强，适合定位颗粒放电等缺陷。




脉冲电流法：国际唯一有定量标准的方法，传统上仅用于实验室，2024年国内首次实现126kV GIS现场应用。




最新进展：2026年四川电科院在特高压GIS耐压试验中成功实施“偶发局部放电脉冲监测”，可记录每次放电的完整波形，提升早期缺陷识别能力。




四、试验设备与安全要求




主要设备：变频谐振耐压装置、无局放试验变压器、局部放电检测仪（UHF/超声波）、SF₆气体微水仪、检漏仪、回路电阻测试仪（300A以上）等。




安全措施：




试验前断开所有外部连接，非被试相可靠接地。




设置安全围栏，操作人员站在绝缘垫上并戴绝缘手套。




升压过程匀速，密切监视仪表和放电声音，异常立即降压断电。




室内测量需通风，防止SF₆气体积聚。




五、试验周期




交接试验：安装完成后全面进行。




预防性试验：按DL/T 596等规定，例如110kV及以上GIS局部放电检查每1-2年一次。




大修后试验：解体检修后重新进行耐压及局放测试。




总结




GIS组合电器的试验是一个系统过程，涵盖从外观、密封到绝缘性能的全方位验证。现场耐压试验（80%出厂值）配合特高频/超声波局部放电检测是当前主流方法，而脉冲电流法及偶发脉冲监测代表了高精度检测的新方向。严格执行标准试验程序，是保障GIS长期可靠运行、预防绝缘故障的关键。
