电缆震荡波试验的设备和意义

责任编辑：武汉绿能德精测科技有限公司 人气：346 发表时间：2026-07-27 最后更新：2026-07-27

电缆震荡波试验（OWTS）是一种用于中高压电缆绝缘诊断的无损检测技术。它利用阻尼振荡波模拟工频运行应力，在激发局部放电信号的同时实现缺陷的精准定位。




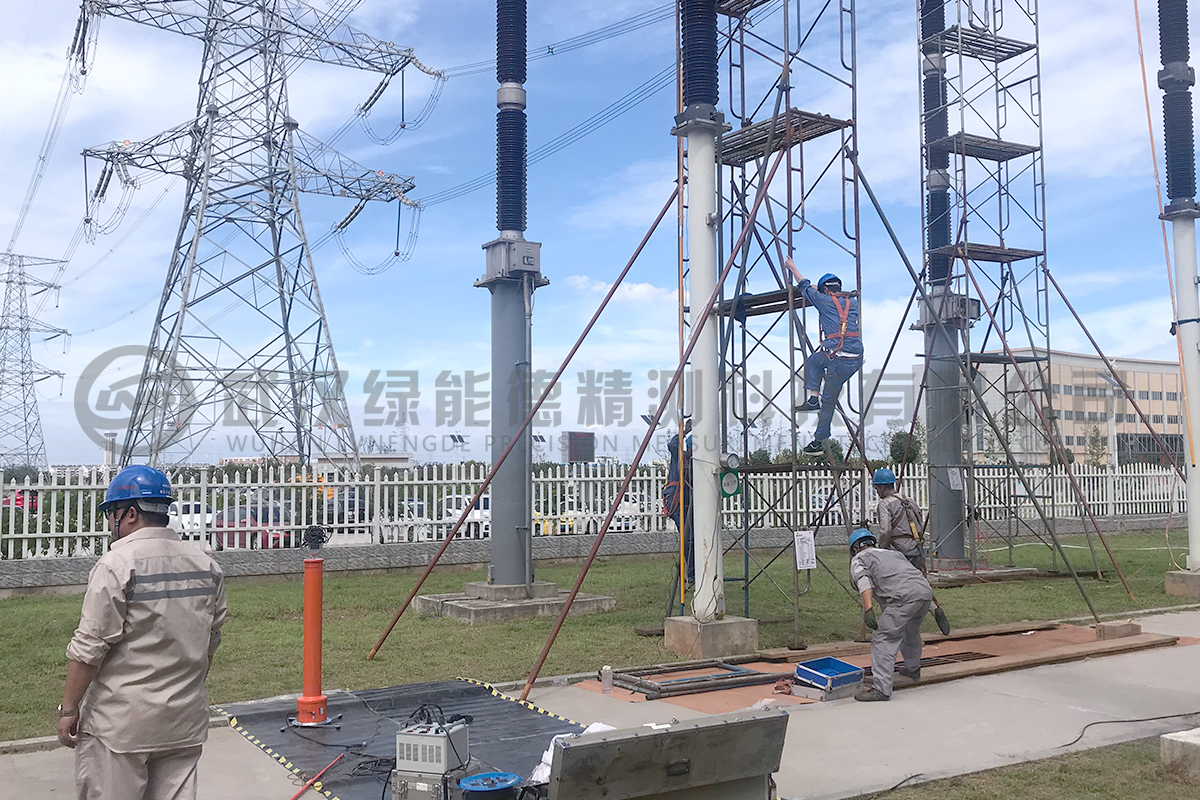

核心试验设备组成




整套测试系统主要由高压发生、信号采集和数据分析三大单元构成：




高压发生单元




由直流电源、储能电容、高压电子开关和谐振电抗器组成。其工作逻辑是：先通过直流电源对电缆电容充电，达到预设电压后触发高压开关，使电缆电容与电抗器形成LC串联谐振回路，从而产生频率在30~300Hz的衰减振荡波电压。




信号采集单元




主要由高频电流传感器（HFCT）和超高频（UHF）传感器组成。高频电流传感器通常安装在电缆接地端，超高频传感器安装在附件附近，两者配合可全面耦合局放产生的脉冲电流和电磁波信号，最小可检测到1pC的微弱局放信号。




数据分析单元




内置专业信号处理算法与缺陷数据库。该单元负责滤除现场电磁干扰，提取有效局放信号，并采用时域反射法（TDR）计算放电脉冲的往返时间差，从而精确计算出放电点的位置，定位误差通常不超过电缆总长度的1%。




试验的核心意义




相比传统的直流耐压或工频耐压试验，电缆震荡波试验具有以下显著优势：




无损检测：单次加压持续时间仅几百毫秒，施加在电缆绝缘上的累计能量仅为常规工频耐压试验的约千分之一，不会对完好绝缘造成累积损伤。




精准定位与状态评估：能够直接给出绝缘缺陷（如气隙、水树、接头不良等）的米级精确位置，避免了盲目开挖；同时可识别早期隐性缺陷，提前预警电缆老化趋势。




现场适用性强：设备体积小、重量轻（部分轻便型整机小于25kg），单人即可搬运操作，非常适合狭窄管廊、地下室及山区等复杂场景的巡检作业。
