无线局放测试仪的使用优点

责任编辑：武汉绿能德精测科技有限公司 人气：4 发表时间：2026-06-18 14:34:20

1. 简述

无线局放仪--无线WIFI版集成了超声波、地电波二种传感器。可⽤于运⾏中开关柜的绝缘状态检测与评估。连接配合接触式超声波、特高频、高频互感器和聚波器等传感器的测试，可用于运⾏中的变压器、GIS、电缆、架空线等设备的局放检测。

2. 产品特点

☀ 配置不同传感器实现几乎所有的高压电气设备的局部放电检测；

☀ 提供时域波形、PRPD、PRPS等多种放电图谱，实现不同放电类型的分析；

☀ 配置不同传感器实现几乎所有的高压电气设备的局部放电检测；

☀ 提供时域波形、PRPD、PRPS等多种放电图谱，实现不同放电类型的分析；

☀ 增配的红外热成像仪可以将物体表面人肉眼不可见的这部分红外辐射转换成可见图像，红外热成像不受可见光影响，具有非接触测温，穿烟透雾等优势，非常适合电气设备的温度检测。

3. 产品应用领域

☀ 发、配电企业

☀ 铁路系统

☀ 石油化工供电系统

☀ 航空航天检测领域

☀ 自动化检测领域



4. 参数指标

地电波参数		接触式超声波参数
测量范围	0-70 dBmV	测量范围		-8dBμV 至 70dBμV
分辨率	0.1dB	分辨率		0.1dB
精度	±1dB	精度		±1dB
每周期最大脉冲	1400	频率范围		20~200 kHz
测量频带	3~100MHz
非接触式超声波参数		特高频参数
测量范围	-8dBμV~70dBμV	检测频段		300~3000MHz
分辨率	0.1dB	测量范围		-80 ~ -10dBm
精度	±1dB
传感器中心频率	40 kHz ± 2kHz
高频互感器参数		红外热像仪
传感器传输阻抗	9.9mV/mA	分辨率		384×288
检测频率	3~30MHz	测温范围		-20℃～400℃
灵敏度	1mV	测温精度		±2℃
检测范围	0~3000 mV
硬件
外观尺寸	243.5*145.5*19.6mm
显示	8英寸IPS屏 16:10，分辨率1920*1200
采样精度	12bit
同步方式	内同步、外同步
连接器	USB 接口(兼充电器输入) 外部传感器输入接口		无线 wifi
内存	8GB
存储容量	128GB
内置电池		15200mAh
续航时间		约 6 小时
充电器		100～240VAC,50/60Hz
使用温度		-10 °C ~ 50 °C
湿度		95%，不凝结
体积、重量		915g





5. 按照标准

DL/T 500-2009 电压检测仪使用技术条件

GB/T 4208-2008 外壳防护等级的分类（IP代码）

GB/T 2423.1-2001 电工电子产品基本环境试验规程 试验 A:低温试验方法

GB/T 2423.2-2001 电工电子产品基本环境试验规程 试验 B:高温试验方法

GB/T 2423.4-1993 电工电子产品基本环境试验规程 试验:交变湿热试验方法

GB/T 2423.5-1995 电工电子产品环境试验 第2部分:试验方法 试验和导则:冲击试验方法

GB/T 2423.10-1995 电工电子产品环境试验 第2部分:试验方法 试验和导则:振动(正弦)试验方法

GB/T 17626.2-2006 电磁兼容性 试验和测量技术 静电放电抗扰度性试验（IEC 61000-4-2：1995）

GB/T 17626.5-2008 电磁兼容性 试验和测量技术 浪涌（冲击）抗扰度试验（IEC 61000-4-5：1995）

GB/T 17626.3-2006 电磁兼容性 试验和测量技术 射频电磁场辐射抗扰度试验（IEC 61000-4-3：1995）

GB/T 17626.4-2008 电磁兼容性 试验和测量技术 快速瞬变电脉冲群抗扰度试验（IEC 61000-4-4： 1995）

GB/T 17626.7-1998  电磁兼容 试验和测量技术供电系统及所连设备谐波、谐间波的测量和测量仪器导则

GB/T 19862-2005 工业自动化仪表绝缘电阻、绝缘强度技术要求和试验方法产



配置清单

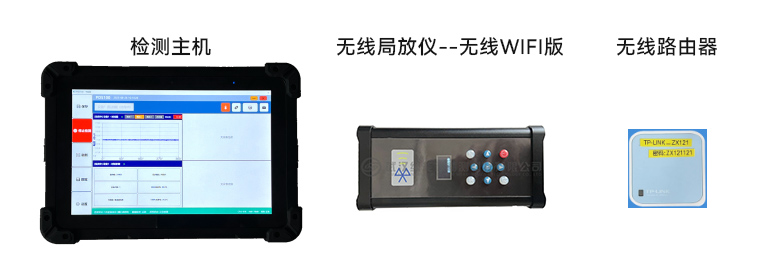

本产品由检测主机、选配传感器、及相关附件组成，详细配置如表一所示：






检测主机



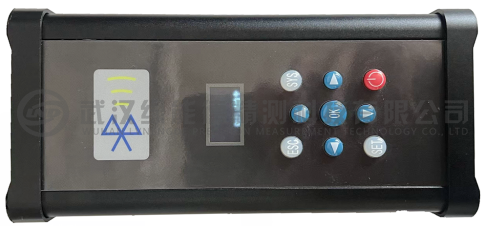

无线局放仪--无线WIFI版

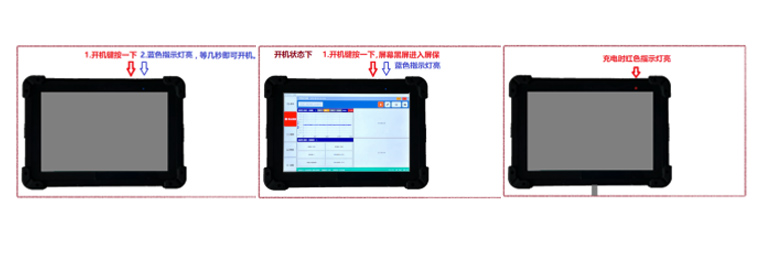

无线局放仪--无线WIFI版，按下开关机键2～3秒指示灯亮松开手指即可开机。如果连接了电源适配器，并且电池在充电状态时指示灯将点亮。建议：关机充电。

同样，按下开关机键2～3秒指示灯熄灭即关机。




2.局放仪连接检测主机方法






无线局放仪--无线WIFI版集成了超声波、地电波二种传感器。可⽤于运⾏中开关柜的绝缘状态检测与评估。连接配合接触式超声波、特高频、高频互感器和聚波器等传感器的测试，可用于运⾏中的变压器、GIS、电缆、架空线等设备的局放检测。







(1) 主机连接无线局放仪步骤（主机与路由器已设置完成，具体设置见附录一）:

1．插入无线路由器电源，使路由器通电工作；

2．打开检测主机；

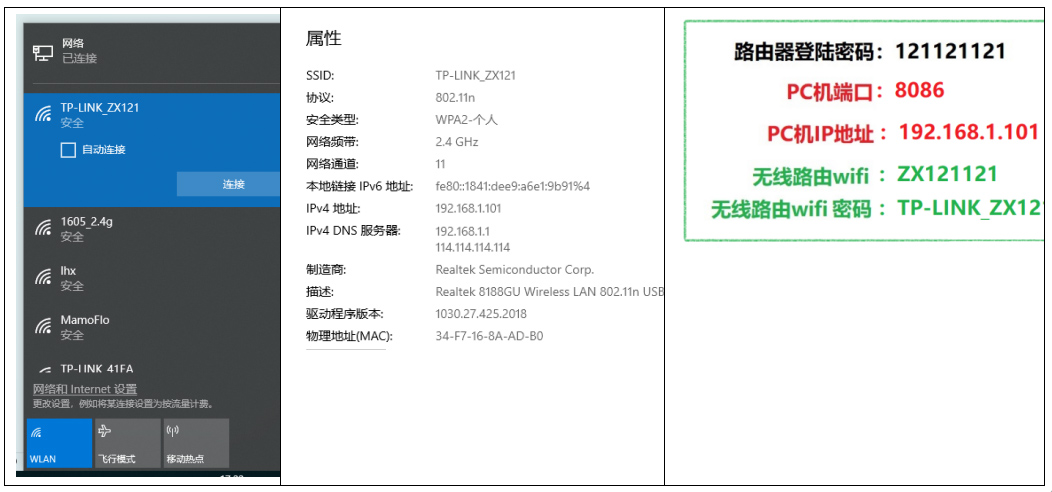

检查wifi是否连接到TP-LINK_ZX121，IP地址等是否设置正确。

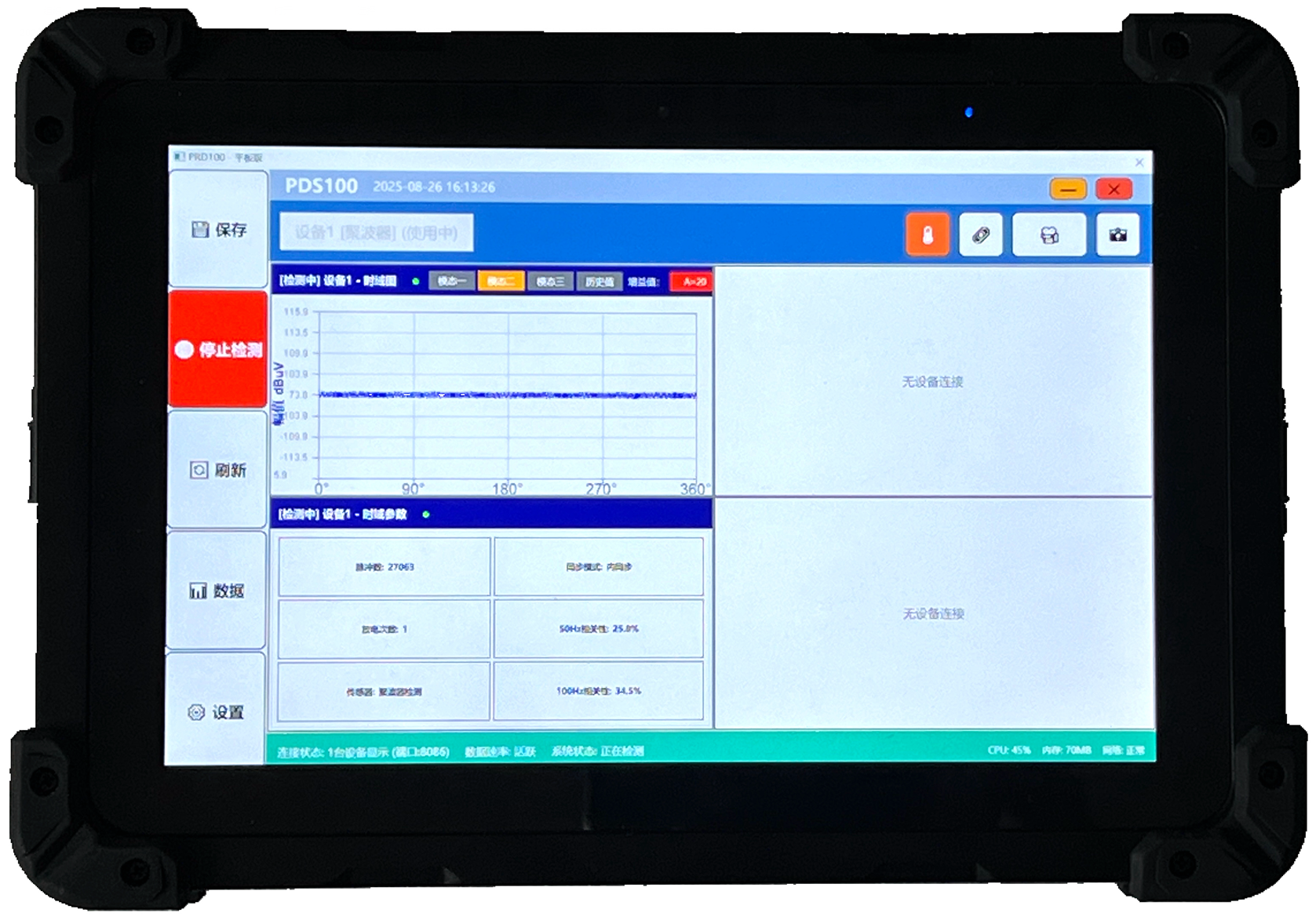

3．点击检测主机的APP软件；

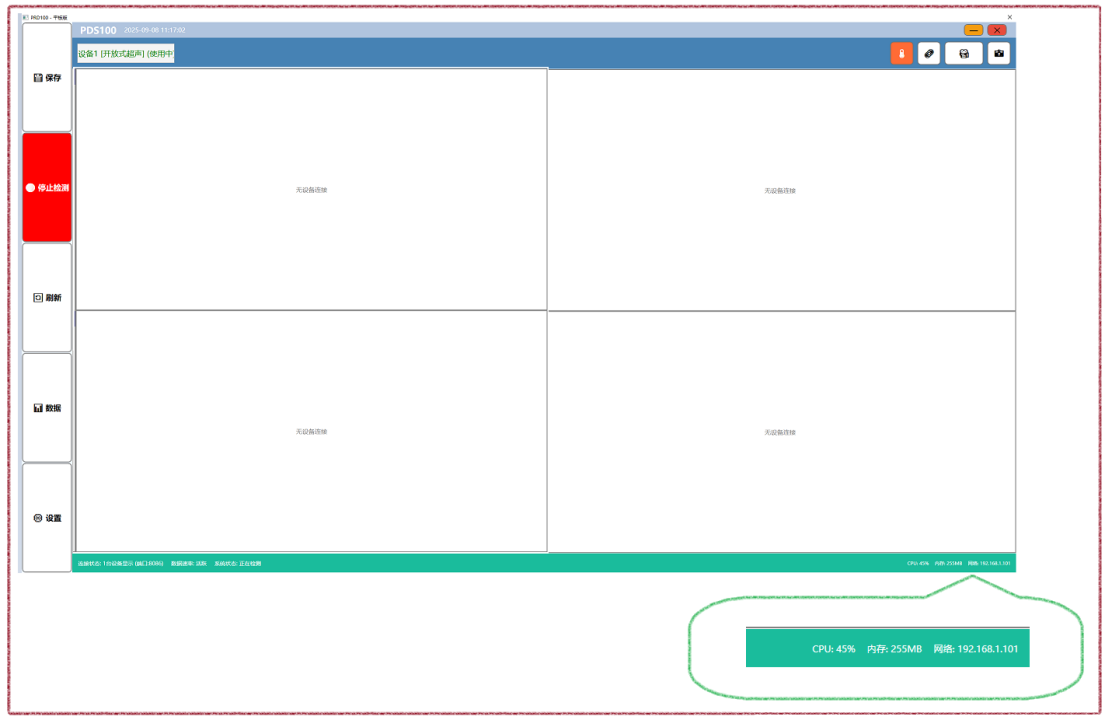

界面右下端显示网络：192.168.1.101，表示网络连接正常。






4．打开无线局放仪的电源

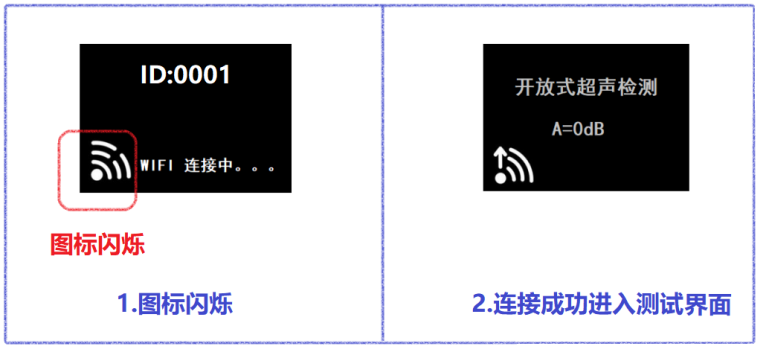

如果未进入测试界面且没见到图标闪烁，则关闭电源再打开电源一次。









5．APP进入测试界面

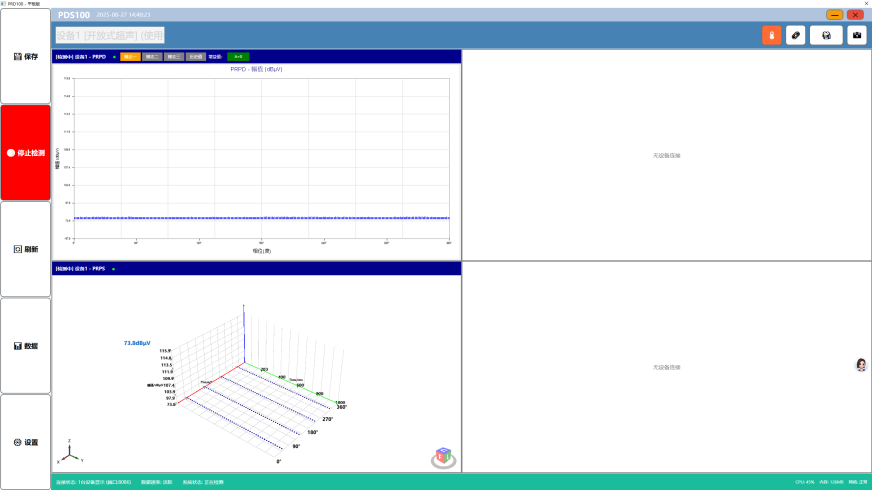

如果连接不成功，可做以下尝试：

v 关闭WiFi，再打开wifi，重新连接TP-LINK_ZX121，再打开APP。

v 关闭无线局放仪（无线WiFi板），再打开无线局放仪（无线WiFi板）。

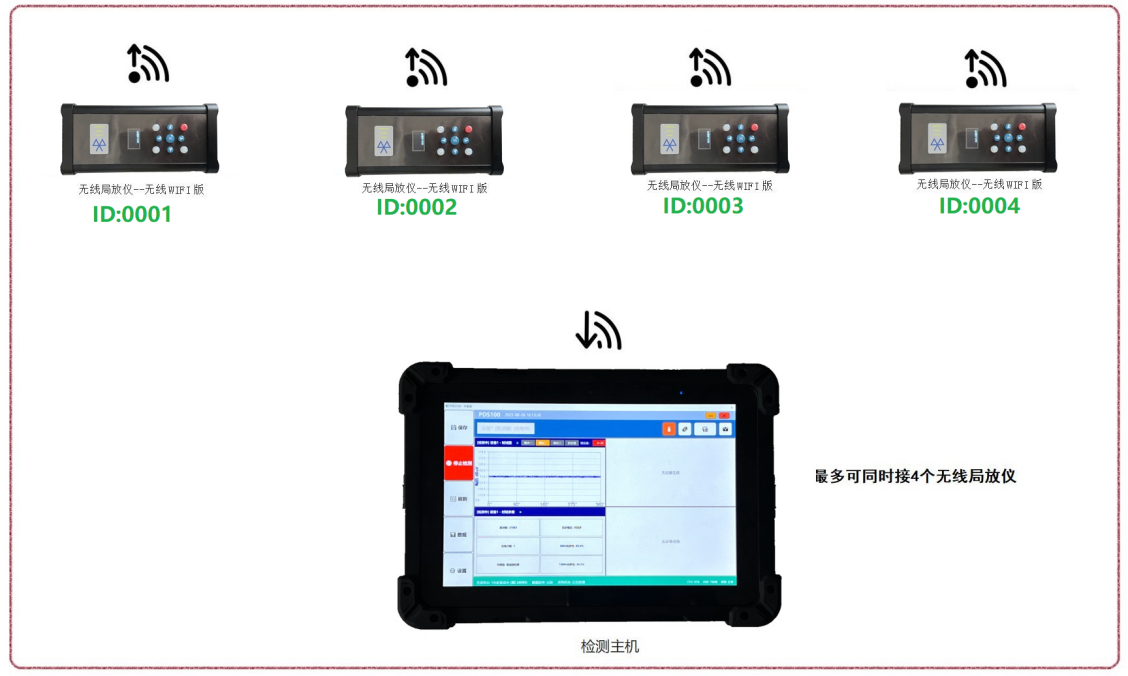

6．检测主机可连接4台无线局放仪

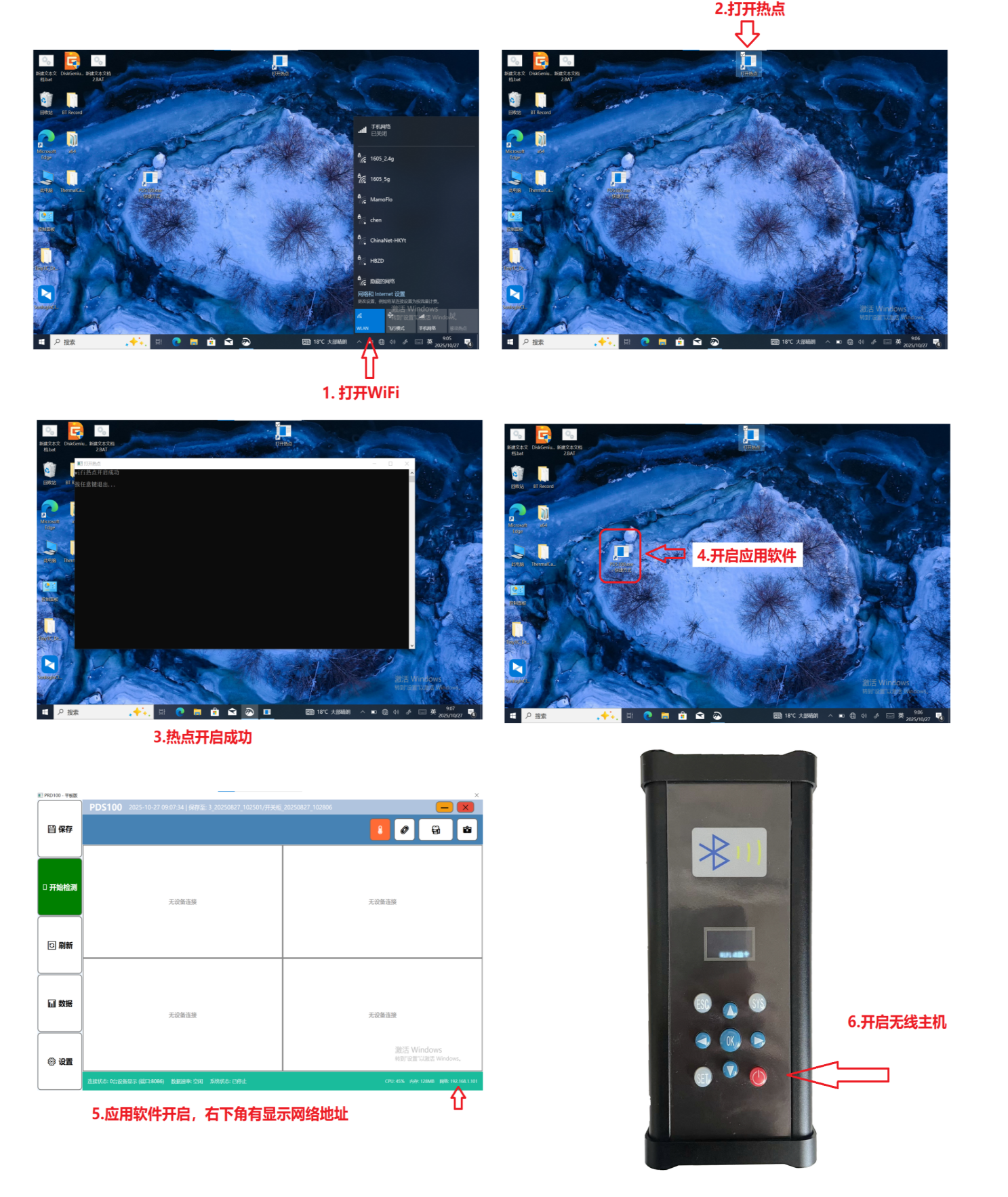

(2) 主机连接无线局放仪步骤（WiFi热点连接）









1.界面切换传感器方法

更换传感器时，需要在主机界面切换对应的传感器类型。

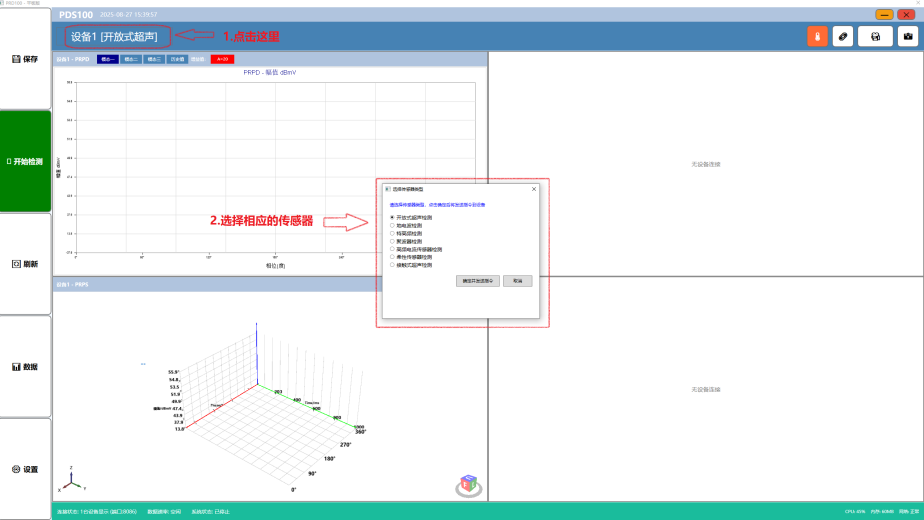

l 传感器切换方法一：点击界面上方 “通道一[开放式超声]”“通道二[开放式超声]”文字处，即可切换相应传感器检测模式，如下图所示：






传感器选择切换界面

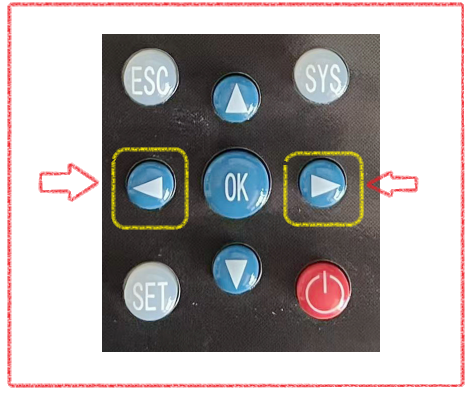

传感器切换方法二：在无线局放仪端按左右键选择相应的传感器。
