电力变压器的预防性试验有哪些

责任编辑：绿能德 人气：1206 发表时间：2025-12-01 最后更新：2025-12-01

好的，电力变压器的预防性试验是保障其安全稳定运行、及时发现潜在隐患的关键措施。这些试验遵循严格的国家和行业标准（如DL/T 596《电力设备预防性试验规程》），主要分为定期试验和大修后试验。





以下是电力变压器主要的预防性试验项目，可以分为绝缘特性试验、电气性能试验、油质试验和其他专项试验几大类。









一、 绝缘特性试验

这类试验主要用于评估变压器绝缘系统的整体状况。

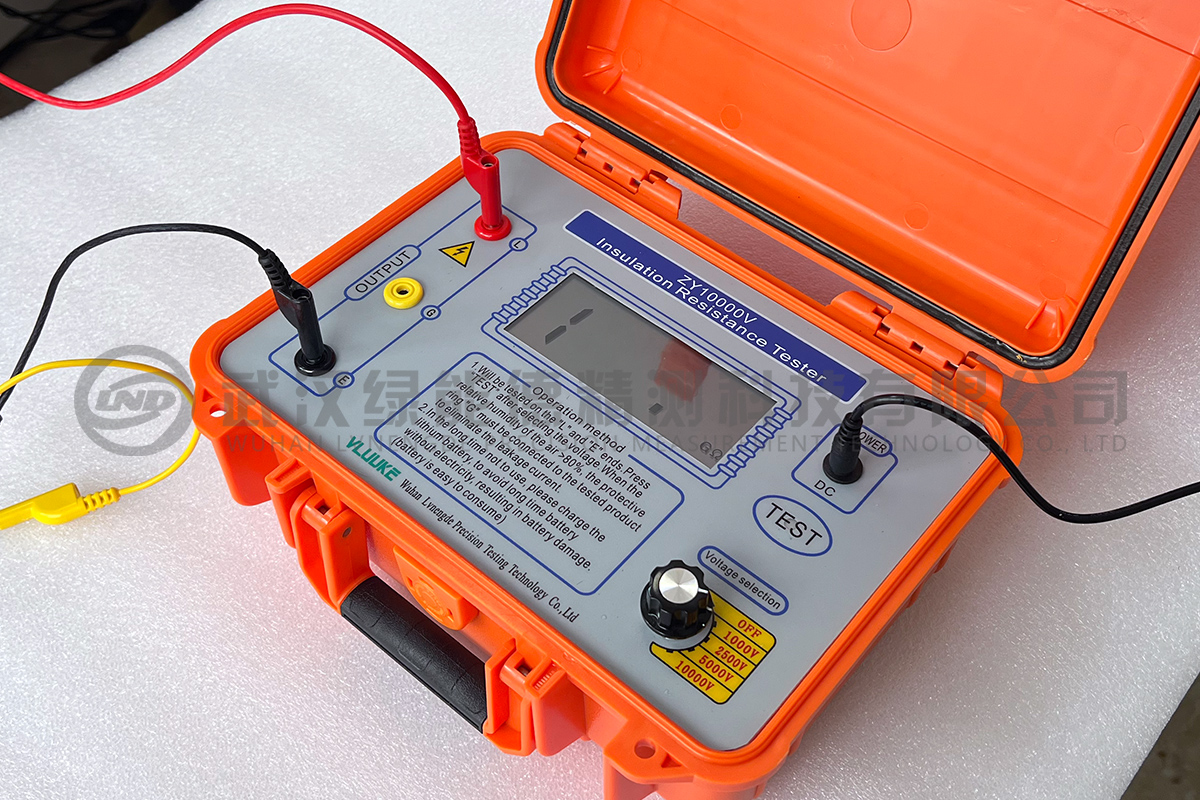

绝缘电阻及吸收比、极化指数测量




目的：检查变压器整体绝缘是否受潮、脏污或有集中性缺陷。这是最基础、最常用的试验。




方法：用兆欧表（摇表或数字式）测量高压对地、低压对地、高压对低压之间的绝缘电阻。吸收比（60秒/15秒的绝缘电阻比值）和极化指数（10分钟/1分钟的比值）能更有效地判断绝缘是否受潮。




介质损耗因数（tanδ）测试




目的：检测变压器绝缘材料的功率损耗，是反映绝缘材料老化、受潮等整体劣化情况的灵敏指标。tanδ值越小，表明绝缘性能越好。




方法：使用介质损耗测试仪，通常对绕组连同套管一起测量。




油中含水量测定




目的：变压器油中的水分会严重降低绝缘强度，加速绝缘材料老化。此试验是判断绝缘是否受潮的直接依据。




油中含气量测定




目的：油中溶解的气体过多可能影响油的电气性能，也是内部存在故障的间接反映。




二、 电气性能试验

这类试验主要检验变压器的电气强度和基本功能。




直流电阻测量




目的：检查变压器绕组的导线连接点是否良好，如分接开关的接触是否到位、引线焊接是否牢固、绕组有无匝间短路等。通过比较各相绕组的直流电阻值是否平衡来判断。




变比测量




目的：验证变压器各分接位置的电压比是否符合设计值，检查分接开关指示是否正确，判断绕组是否存在匝间短路等。




绕组连同套管的交流耐压试验




目的：考核变压器主绝缘强度的“终极试验”，是验证其能否承受运行中可能遇到的过电压的关键项目。




注意：此为破坏性试验，必须在绝缘电阻、吸收比、tanδ、油试验合格后方可进行。




泄漏电流测量




目的：与直流耐压试验结合，检查变压器绝缘的集中性缺陷，如瓷套裂纹、绝缘油劣化等。其灵敏度比绝缘电阻试验高。




三、 变压器油试验

变压器油既是绝缘介质也是冷却介质，其质量至关重要。




油击穿电压试验




目的：直接测量变压器油的绝缘强度，是判断油质好坏的核心指标。




油介质损耗因数（tanδ）测试




目的：反映变压器油在交流电场下的功率损耗，是判断油质劣化（如污染、老化）程度的重要指标。

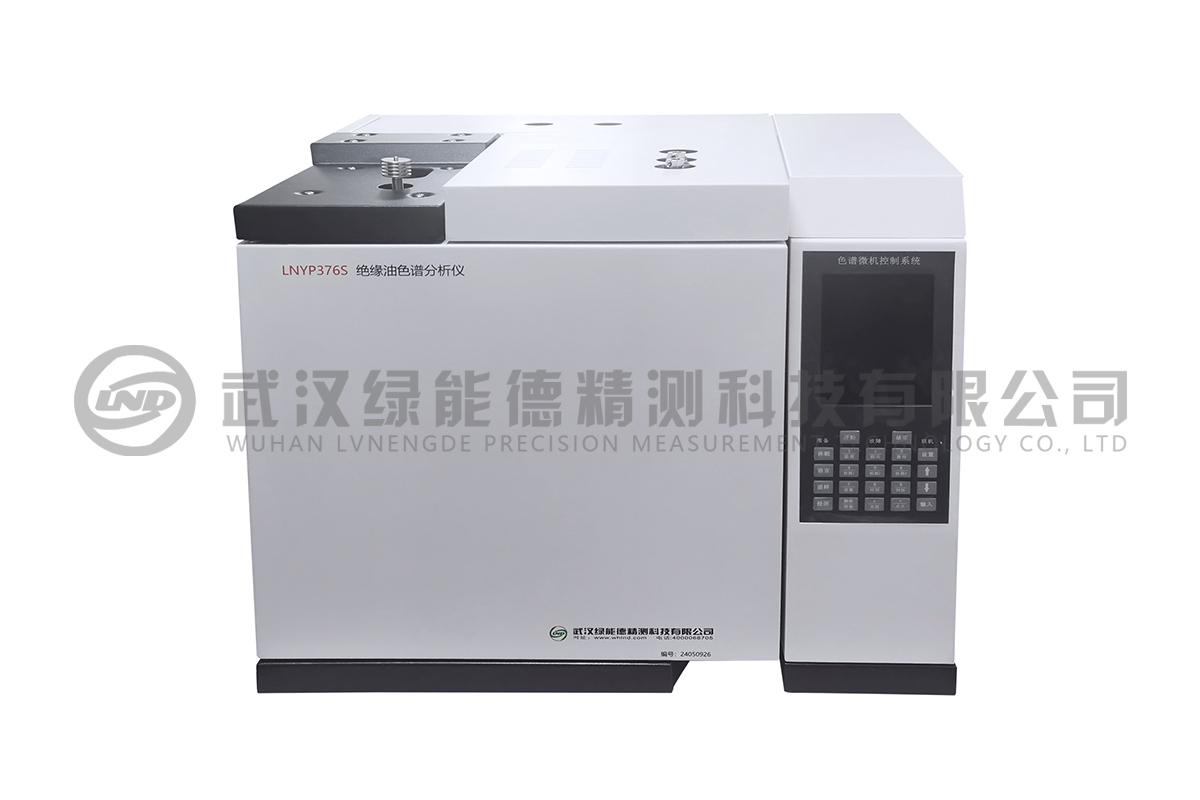

油中溶解气体色谱分析（DGA）




目的：这是最重要、最有效的变压器故障预测性试验。通过分析油中溶解的H₂, CH₄, C₂H₂, C₂H₄, C₂H₆, CO, CO₂等气体的成分和含量，可以灵敏地诊断变压器内部可能存在的过热、放电等潜伏性故障。例如，乙炔（C₂H₂）是电弧放电的特征气体。









四、 其他专项试验

铁芯绝缘电阻测量




目的：检查铁芯接地是否良好，是否存在多点接地故障。铁芯多点接地会形成环流，导致局部过热，损坏铁芯和绝缘。




局部放电试验




目的：检测变压器内部是否存在局部放电现象。局部放电是绝缘劣化的先兆和重要原因，此项试验对发现早期绝缘缺陷非常有效。




空载电流和空载损耗测量




目的：检查铁芯质量、磁路硅钢片接缝情况，以及绕组是否存在匝间短路等。大修后此试验尤为重要。




短路阻抗测量




目的：检查绕组是否变形。与出厂值或历史数据比较，若短路阻抗发生变化，通常意味着绕组可能发生了位移或变形。




预防性试验周期概述

定期试验：通常为1-3年一次，具体周期根据设备电压等级、重要性、运行状况和环境等因素确定。油色谱分析通常为半年到一年一次。




大修后试验：变压器吊罩或吊芯大修后，必须进行全面的试验，以验证检修质量。




新安装投运前：必须进行全部交接试验，内容与预防性试验类似。




总结：预防性试验是一个系统性的“体检”过程，通过对各项试验结果的综合分析和与历史数据的纵向比较，可以全面评估变压器的健康状态，实现从“定期检修”到“状态检修”的转变，从而有效避免事故，提高供电可靠性。
