局部放电检测仪的操作方法

责任编辑：绿能德 人气：1066 发表时间：2022-12-03 最后更新：2025-02-20

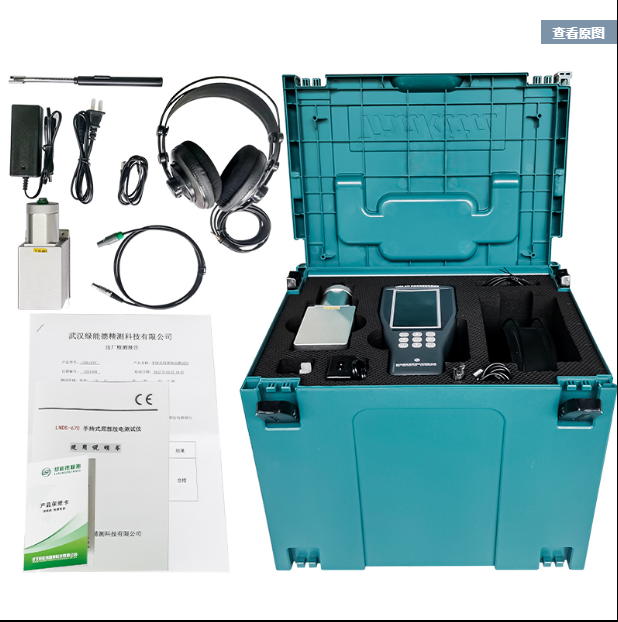

局部放电检测仪可配合使用特高频传感器、TEV传感器、声电组合传感器、超声传感器和宽频带电流互感器（HFCT）在线检测变压器、高压开关柜、GIS、电缆接头等高压设备的局部放电情况。携带方便、测量快速，抗干扰能力强，便于现场使用。




UHF检测法的下限频率在300MHz以上，上限频率在1000MHz或以上，因而可把电晕放电引起的干扰排除掉，其抗干扰性能是最优越的。UHF测量将UHF传感器（超高频传感器）凹面部分紧贴在GIS盆式绝缘子上，有的GIS盆式绝缘子有屏蔽层，但是开有测量窗口，将UHF传感器对准测量窗口，就能取出GIS内部放电信号。

GIS巡检部位一般取GIS内部容易放电位置，例如断路器、高压套管下侧等，母线可以间隔一段距离检测一个点。

1. 超声波法就是在GIS外部安放传感器，传感器的灵敏范围为20KHz-100KHz。用该方法可以检测、识别和定位GIS中的故障，而不需要预先在GIS上安装内部耦合器和传感器。提高频率可降低环境噪声的影响，这种方法的灵敏度对于绝大多数常见故障是比较高的。对于移动中的颗粒，这个方法比传统的局放测量法和UHF、VHF更优越。对检测来自位于绝缘子上的颗粒引起的放电时，这个方法还存在一些问题，由于在环氧树脂绝缘中超声波信号衰减很大，所以这种方法不能测量环氧树脂绝缘中的缺陷（例如气泡)。

2. 使用超声波测量法测量GIS局部放电时，需将超声波传感器探头部分涂抹超声耦合剂，然后将超声波传感器贴到GIS金属外壳上，在测量期间不能震动传感器，以免造成测量数据的不准确。
