为什么要用串联谐振试验设备打耐压

责任编辑：绿能德 人气：739 发表时间：2022-03-08 最后更新：2025-02-20

  采用了调节电源的频率的方式使得电抗器与被试电容器实现谐振，在被试品上获得高电压大电流，是当前国内外高电压试验的一种新的方法和潮流，在国内外已经得到广泛的应用。串联谐振试验设备广泛用于电力、化工、石油、冶金等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。

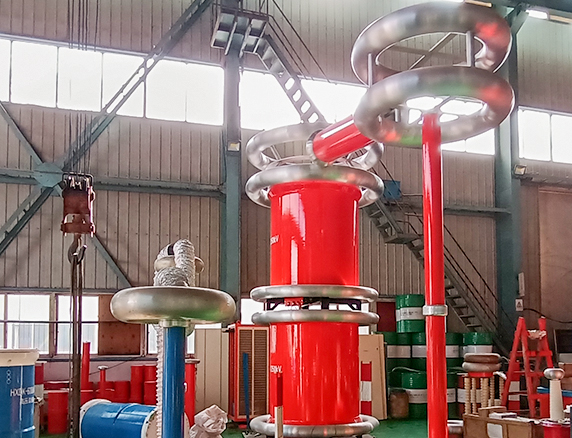

       串联谐振试验设备主要由变频电源、励磁变压器、电抗器和电容分压器组成：

       1.变频电源：将220V/380V，50HZ的电源变为频率可调、电压连续可调，同时集操作、保护、控制、监测功能于一体;

       2.励磁变压器：将变频电源输出的电压升压，同时隔离高压和低压;

       3.高压电抗器：与容性试品发生串联谐振;

       4.分压器：测量调节器上的高压电压值和低压;



       主要用于10kV、35kV、110kV、220KV、500KV的交联橡塑电力电缆，66kV、110kV、220kV、500KV 组合电器(GIS)的变频交流耐压试验，水力和火力发电机或电力变压器等的工频交流耐压试验。

       串联谐振试验设备用了专用的SPWM数字式波形发生芯片，频率分辨率16位，在20~300Hz时频率细度可达0.1Hz；采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好；功率部分采用了的IPM模块，在小重量下确保仪器稳定和安全。

       35kV及其以下电压等级的电缆使用数量多，试验工作量大，所以此类耐压试验装置应该重量轻，体积小，便携式电缆耐压试验系统由此而诞生。本实验中，要求单个人能现场搬动的部件重量不超过30kg，要求两个人能现场搬动的部件重量不超过60kg，适合现场搬运；电源采用220V单相或380V三相电源，方便现场取电；电抗器部分采用干式环氧浇注，美观可靠，适合各类型电缆的要求。

       串联谐振试验设备功能特点

       1.执行标准GB501502006(电气装置安装工程电气设备交接试验标准)。

       2.体积小，重量轻，安装方便，使用灵活。

       3.国内独创的智能式扫频方式，现场测试直接快速。

       4.品质因素高，输出电压波形稳定，纯正弦波，无谐波干扰。

       5.控制电源部分具有地线未接、过流、过压、失谐(闪络)、多重保护。

       6.采用国内的大功率变频控制电源及固定电抗器组合方式。
