LNRZ-H变压器绕组变形测试仪（支持频率法和阻抗法）
我公司设计生产的单机版变压器绕组变形测试仪：是依据 《DLT911-2016电力变压器绕组变形的频率响应分析法》，采用频响法，测量分析变压器内部故障。适用于66KV及以上电压等级电力变压器，以及其他特殊用途的变压器。以及 《DLT 1093-2018 电力变压器绕组变形的电抗法检测判断导则》，采用短路阻抗法，测量变压器绕组的各项参数。适用于35KV及以上电压等级电力变压器，以及其他特殊用途的变压器。
仪器采用了先进的32位ARM芯片 + DDS频率合成芯片，配以16位高精度A/D芯片和大尺寸触摸屏LCD，具有体积小、重量轻、精度高、速度快、操作简便无需电脑等优点。设备可以单机运行，也可以与PC联机运行。
武汉绿能德精测科技有限公司是面向地、市、县级高压试验部门、电力安装修试工程单位及电力运维检修人员的高压电力试验设备制造商，主营变频串联谐振试验装置、局部放电检测仪、互感器综合测试仪等产品，提供变电站巡检、设备状态评估、电缆故障诊断与耐压试验解决方案。
本页面展示该产品的详细技术参数、产品图集、产品证书与售后保障信息。如需选型建议或技术咨询，请联系全国服务热线 400-0068-705。
产品简介
仪器采用了先进的32位ARM芯片 + DDS频率合成芯片，配以16位高精度A/D芯片和大尺寸触摸屏LCD，具有体积小、重量轻、精度高、速度快、操作简便无需电脑等优点。设备可以单机运行，也可以与PC联机运行。
产品参数
技术特点
1.同时支持频率法和阻抗法
2.32位的ARM处理器和先进的DDS频率合成技术
3.16位高精度A/D采样
4.U盘口，用于数据转存
5.10.1寸彩色LCD中文显示，触摸屏操作
6.单机/联机操作。单机操作模式，现场无需电脑控制
联机模式以USB通信线连接至PC机或者笔记本电脑进行联机测试功能更加全面
7.内置打印机，现场打印2D图形和测试结果
8.支持横向和纵向数据对比，支持2D、3D和对数图形显示
9.内置大容量FLASH存储，一共可存储1000组数据，并随时查询或U盘转存
10.上位机的客户端，实现数据库的管理，多种图形模式，多条曲线对比，图形缩放，可生成WORD或PDF测试报告
11.该仪器完全满足电力标准《DL/T911－2016电力变压器绕组变形的频率响应分析法》，《DLT 1093-2018 电力变压器绕组变形的电抗法检测判断导则》的技术条件
技术参数
频响法
1.频率范围：100Hz ~ 10Mhz/20Mhz (选配)
2.扫频分辨率：最小0.1khz
3.输出信号幅值：20Vp-p
4.输出频率精度：0.01%
5.频响范围：-120 dB ~ +20 dB
6.频响分辨率：0.1 dB
7.精度：20dB到 -60dB小于±1dB，其它小于±2dB
8.输入阻抗：1MΩ
9.输出阻抗：50Ω
10.测量速度：约60秒/相 /次
阻抗法
1.三相测试法
2.单机最大输出：AC 220V / 5A
3.测量精度：0.2%
测试温度：-10~50℃
仪器尺寸：415 * 350 * 140( mm )
注：

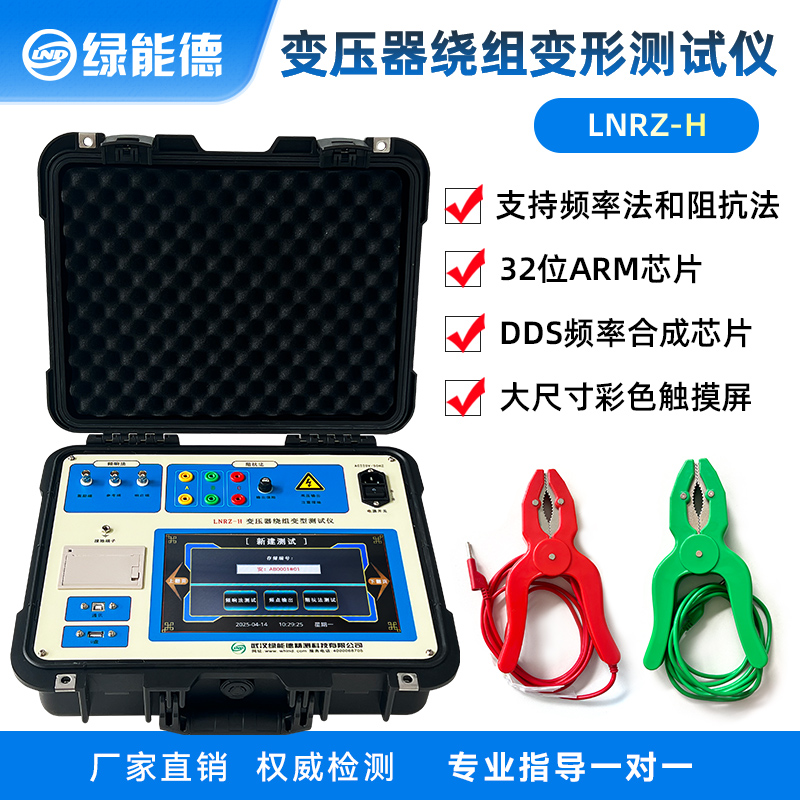

产品图集
