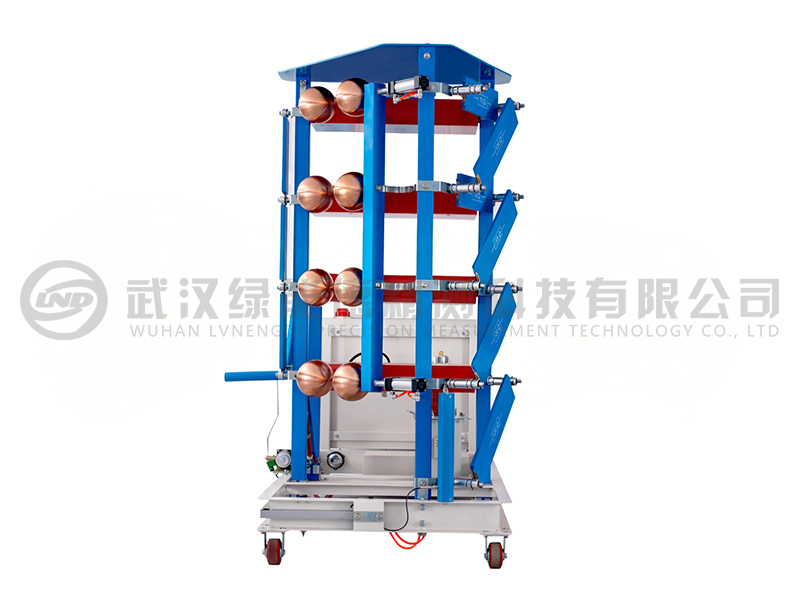

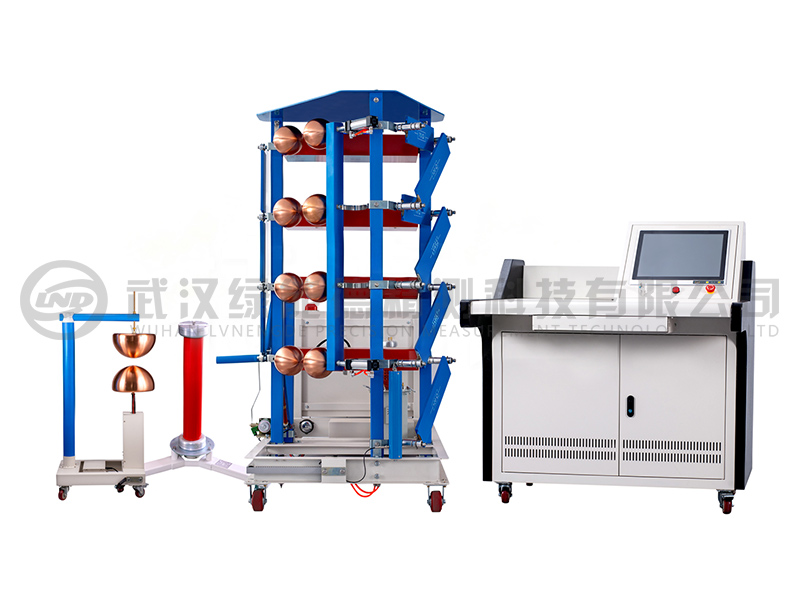

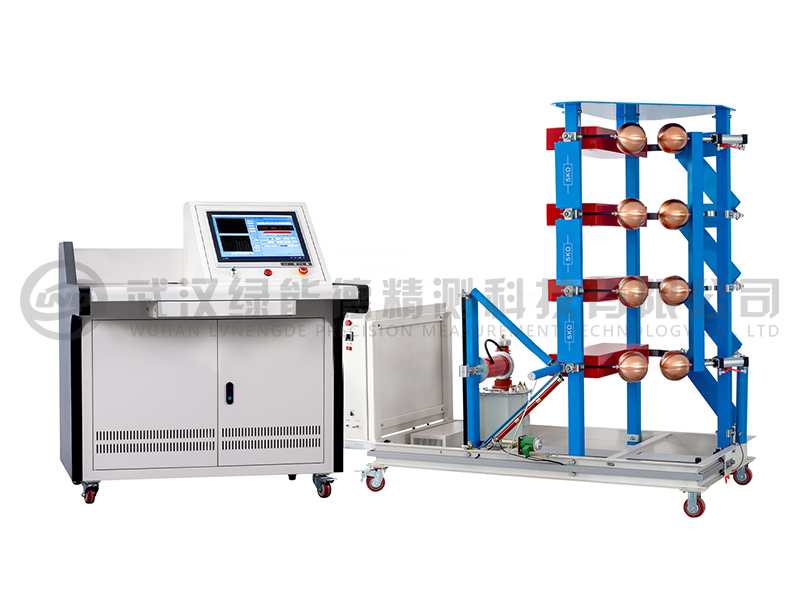

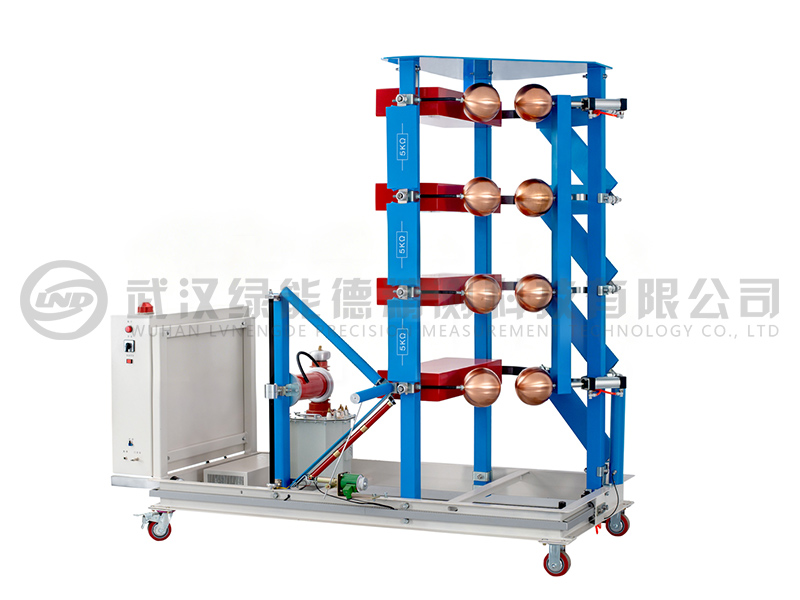

LNDEC全自动冲击电压发生器

本冲击电压发生器试验系统装置主要适用于适用于10kV及以下高压设备冲击

全波及截波试验，也可用于其它产品的冲击试验。

1. 海拔高度不超过1500m

2. 环境温度：-15~+50℃

3. 空气相对湿度：≤90%

4. 安装使用地点：户内使用，可移动

5. 必须设有一个可靠接地点，接地电阻≤0.5Ω

冲击发生器

冲击发生器主要技术参数

· 标称雷电波冲击电压：200kV

· 标称容量(能量)：10kJ

· 级电容：1.0μF,100kV干式全绝缘封装

· 级电压：100kV

· 级数/级容量：2/5kJ

· 输出波形： 1.2μs/50μs标准雷电冲击电压全波

· 同步范围：大于20%

· 使用持续时间：

小于80%额定工作电压时可连续工作

大于80%额定工作电压时可间断工作

· 幅值调节误压差小于1%，最低输出电不大于10%设备标称电压。

· 同步误动率：小于1%

冲击电压发生器的技术说明

· 发生器的结构

· 采用瑞士HAEFELY公司SGS系列的主回路设计，从而实现了整体超小型。

· 采用靠球触发，无误触发，磨损小，而且定位快速、准确。

· 采用弹簧压接、方便拔插的调波电阻固定机构，保证了接触的可靠性，使输出波形光滑无毛刺。

· 靠球触发可使同步球隙具有20%以上的触发范围，保证触发的可靠性，全自动控制方便可靠。

· 同步球隙的触发无极性效应，无须双边触发。

· 主电容器

· 主电容器采用高密度固体电容器，每台电容直流工作电压为±100kV，电容器固有电感小于0.2μH，重量轻，体积小，为国内首创。

· 电容器在正常工作状态和工作环境下凹凸变形小于1mm。

· 电容器为固体绝缘介质和外壳干式全绝缘封装，不存在漏油、变形等问题。

· 调波元件

· 波头、波尾电阻具有足够的热容量，可保证发生器长时间连续运行。

· 充电电阻具有足够的热容量，可保证发生器长时间连续运行。

· 波头、波尾电阻采用板形结构，使用康铜丝无感绕制而成，外部采用绝缘树脂真空浇铸，接头为弹簧压接式，易于安装。

· 波头、波尾电阻的连接头采用3mm不锈钢线切割制造。

· 配有波头电阻、波尾电阻用于雷电冲击调波，另有1组充电电阻和保护电阻。

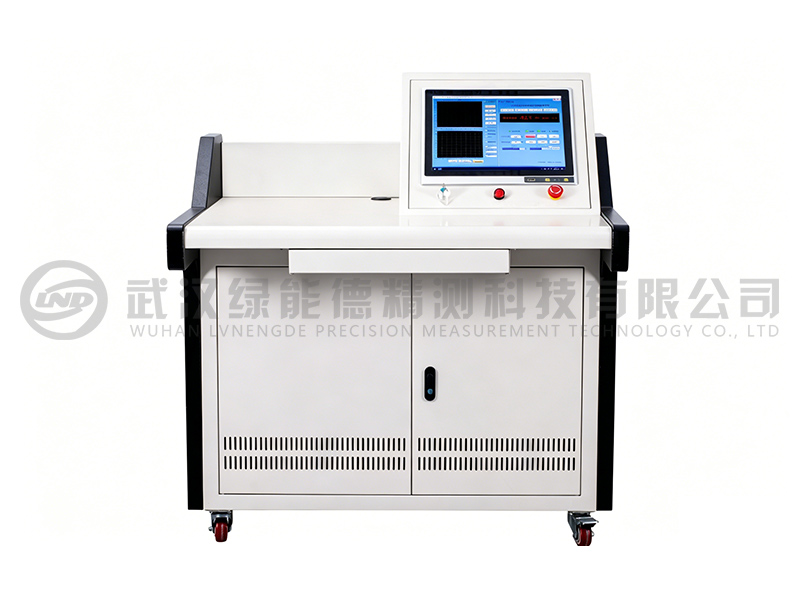

·  控制、保护系统

· 采用IGCS-6000型全自动控制系统为冲击电压发生器主体部分提供各种控制，完全满足冲击试验的各种控制功能。IGCS-6000控制系统采用进口器件，与设备主体的连接采用两芯光缆。

IGCS-6000全自动控制系统以可编程控制器为核心器件，因而控制器的体积非常小巧，控制器可实现手动控制和自动控制。使用专用软件包可进行计算机控制，从而实现智能化操作。专用软件包可以与测量和波形分析用的峰值电压表、示波器等配合使用，实现冲击电压试验系统计算机测控一体化。

· 控制系统具备以下控制功能：

采用PLC技术，使用两芯光纤传输控制命令和反馈设备状态，因而避免了电磁干扰，提高了控制系统和计算机的安全性。

控制功能具有手动、全自动和程序控制功能，各层次功能相对独立，确保系统的可靠性。

采用可控硅调压方式，具有充电电压反馈测量系统。

点火球隙及截波球隙距离可手动及全自动调整，并在液晶面板上显示。

具有可调时延的截波触发脉冲，并具有发生器点火触发的反馈系统。

采用函数控制恒流充电方式，充电电压的稳定度可达到1%。

液晶面板可指示冲击发生器的充电电压及充电过程，精度为1%。

可由液晶面板直接输入充电电压和充电时间。

具有充电异常保护功能，可全自动或手动发出触发点火脉冲

冲击发生器工作状态的指示，如自放电、未触发、正常触发等。

设备主体及充电部分接地和接地解除控制。

可自动或手动控制充电电压的充电过程

可自动或手动响警铃报警

具有过电流和过电压自动保护

隔离滤波屏蔽设计

· 安全接地系统

· 采用电磁铁自动接地机构通过一个接地电阻将发生器第一级电容接地。

· 接地操作与充电控制具有连锁保护，确保操作安全正常。

· 主要配置的设备

· 整流充电电源（与冲击本体一体化）

额定电压： Un = ±100kV DC (正或负极性)

额定电流： In = 30mA (额定电压下)

电压控制 可控硅模块调压，调压范围0～100% Un

极性转换： 可变换高压硅堆的方向

输入电压： 220V 两相电压

电源频率： 50/60 Hz

电源消耗： 约3kVA

· 弱阻尼电容分压器

额定电压： 200kV

额定电容： 800pF

电容节数： 1节

方波响应： 部分响应时间小于100ns，过冲小于10%

分压比： 根据情况

分压比不确定度： 小于1%

· 测量设备

波形测量： 光纤通讯高精度数字采集卡

最高采样率1.0GS/s，带宽100MHz

最高输入量程（V）：200

通道输入阻抗（MΩ/15pF）：1

波形分析： 工业控制计算机（WIN7 操作系统）

冲击测量专用软件包：

冲击波形参数计算及显示

波形比较功能

波形的放大、缩小及平移

波形的存储及调用

波形的成图及报告编写
