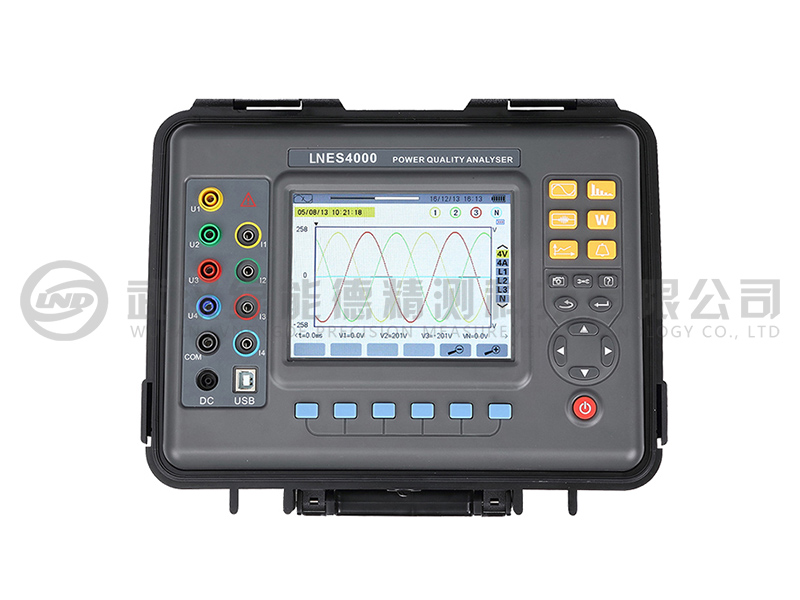

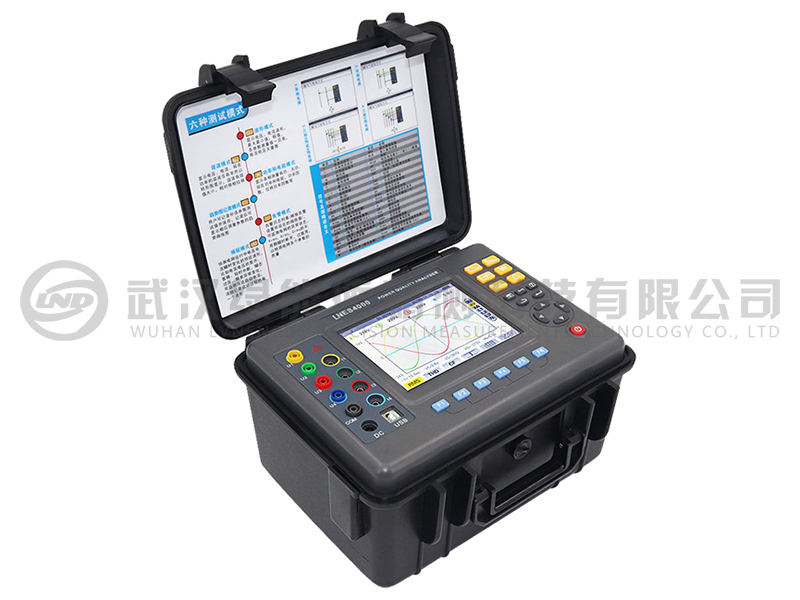

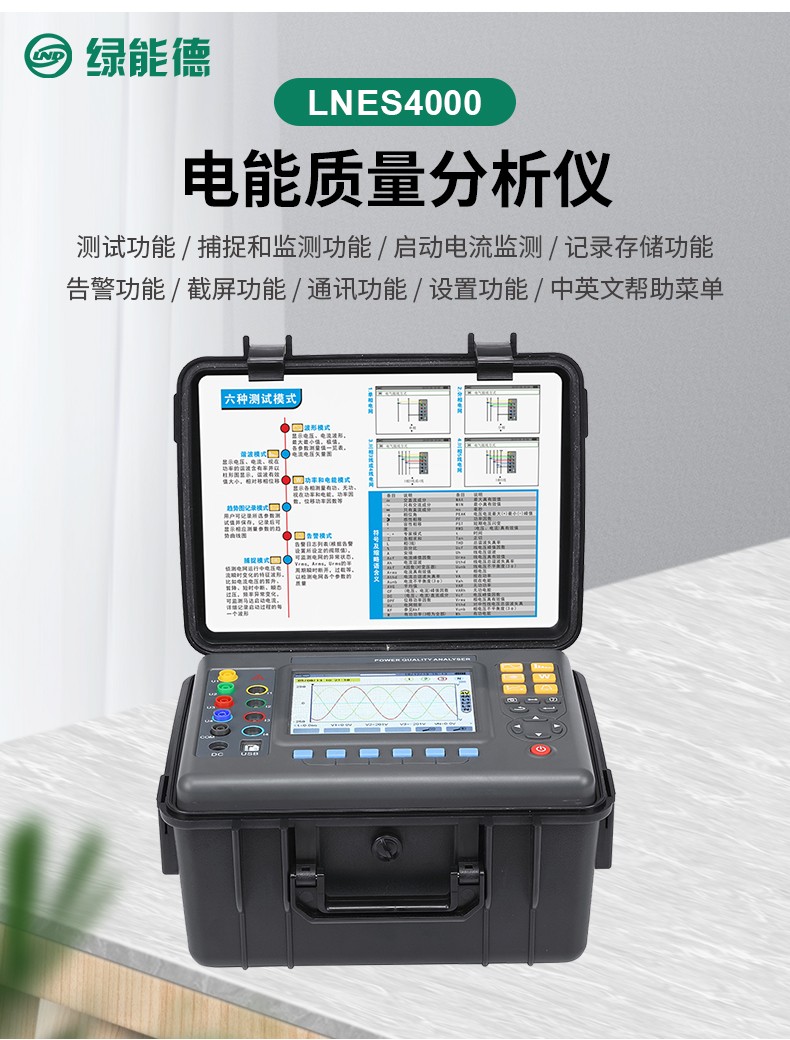

LNES4000电能质量分析仪

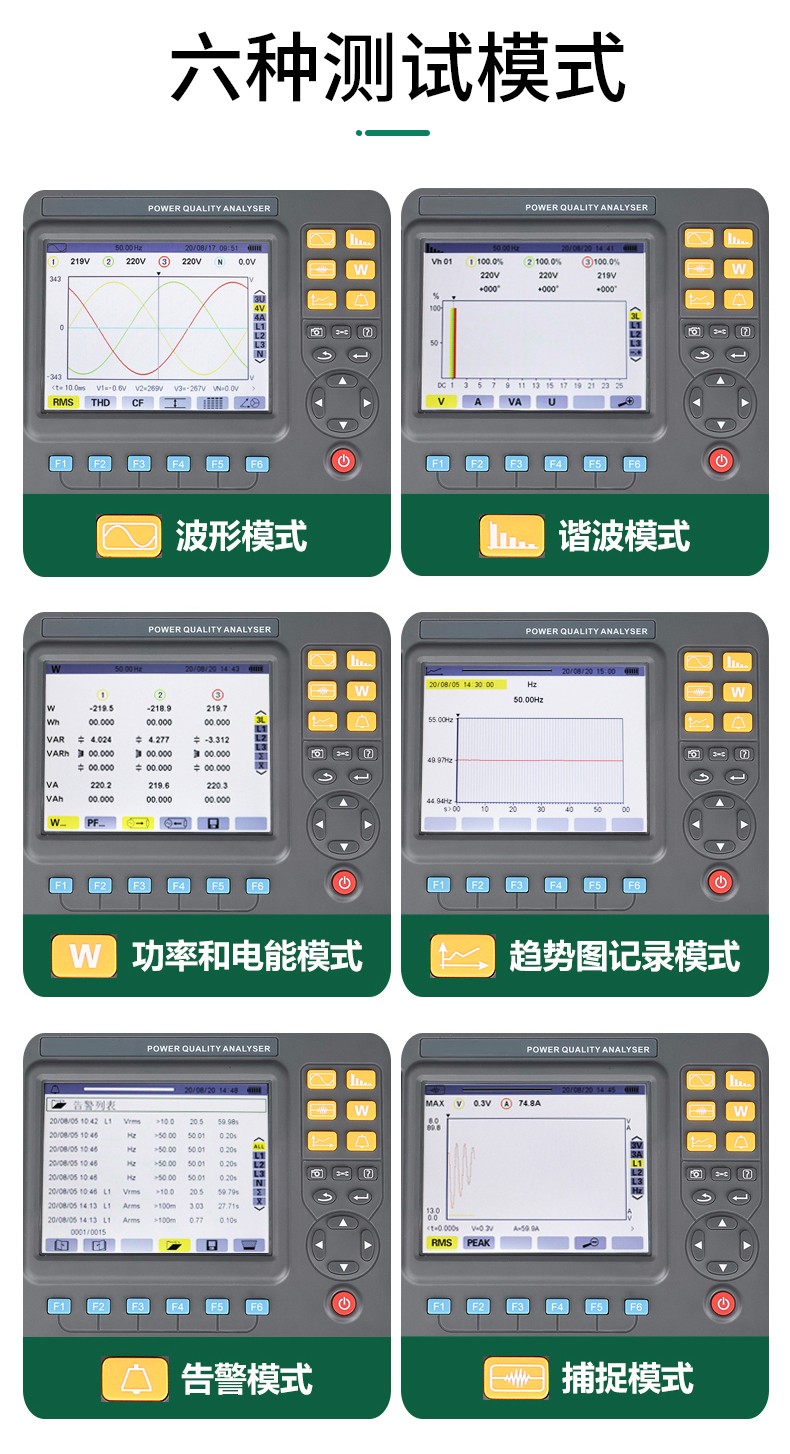

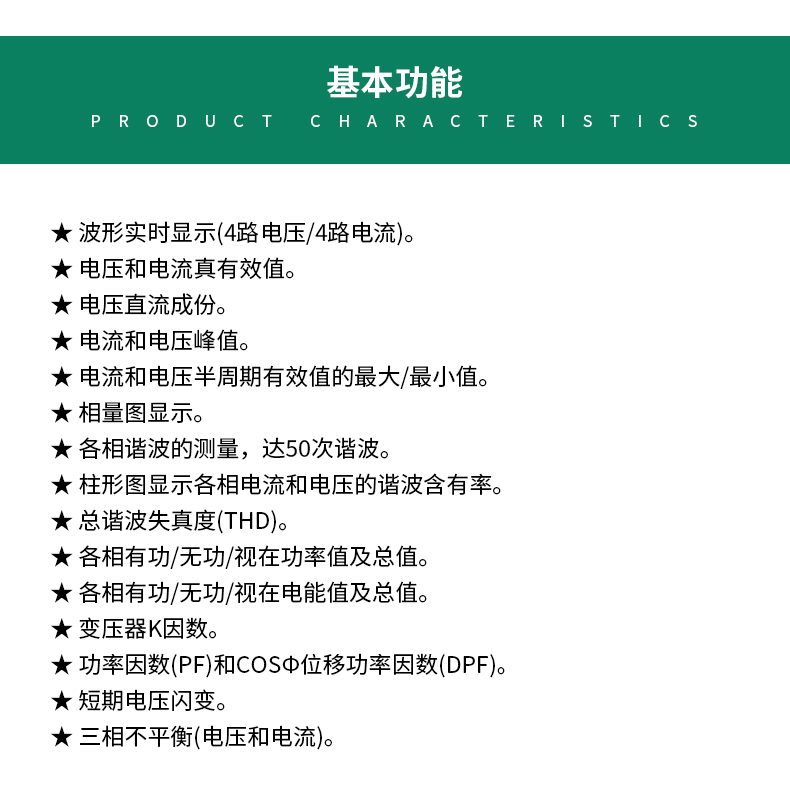

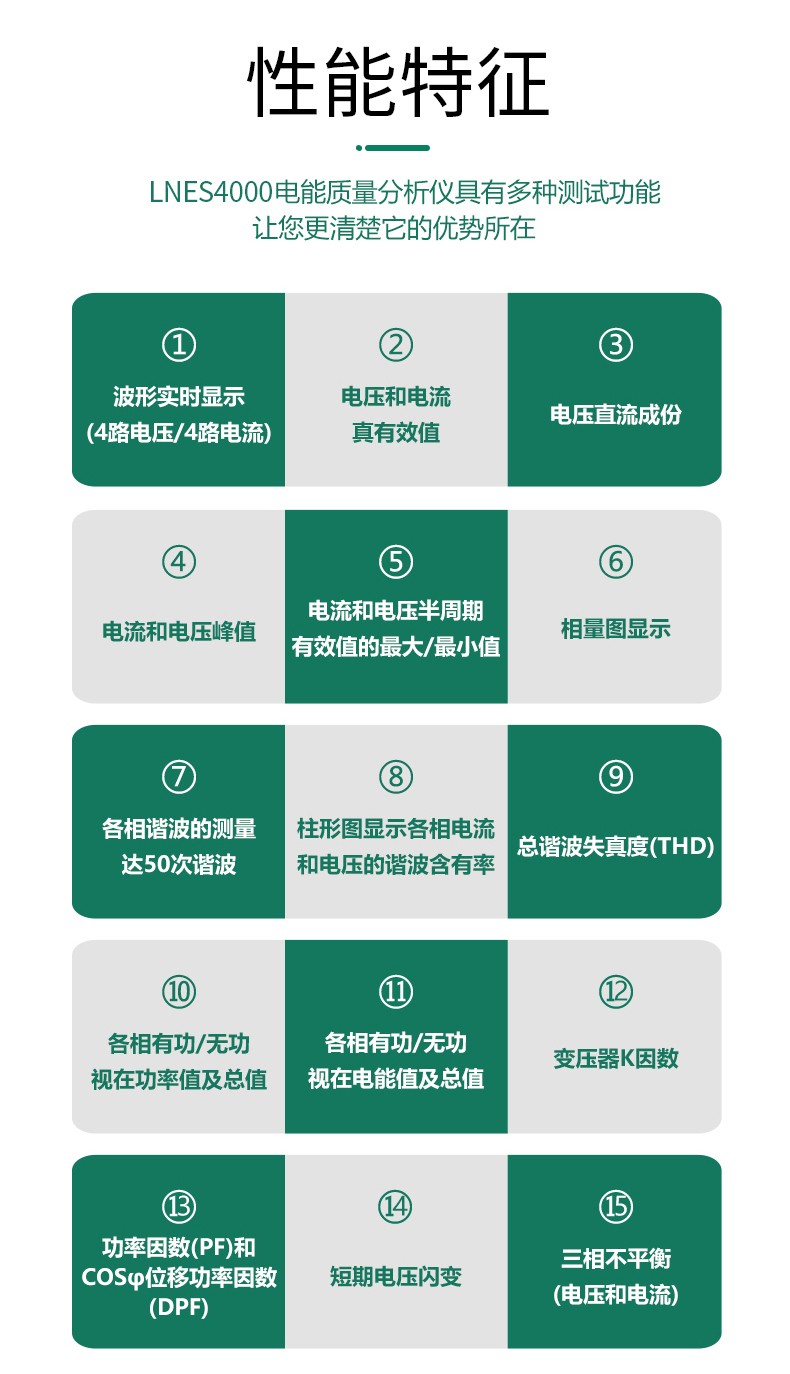

电能质量分析仪是我公司精心研制的一款专为现场测试的三相、多功能、智能化、人机操作简洁的综合型测试仪器。具有容易使用，超大液晶彩屏显示，高分辨率，中英文双语操作界面，防振结构外壳等特点。可同时测量4路电流(ABC三相及中性线电流)，4路电压(ABC三相电压及中性线对地电压)、电流电压的峰值、一段时间内的最大最小值、三相不平衡度、短时电压闪变、变压器K因数、有功功率、无功功率、视在功率、功率因数、位移功率因数、有功电能、无功电能、视在电能、谐波比、总谐波失真度等；显示电流电压的实时波形、相量图、谐波比柱形图；动态捕捉电压电流瞬时变化，监测启动电流，监测各电力参数并生成告警列表，长时间记录测试数据并生成趋势曲线图等功能。

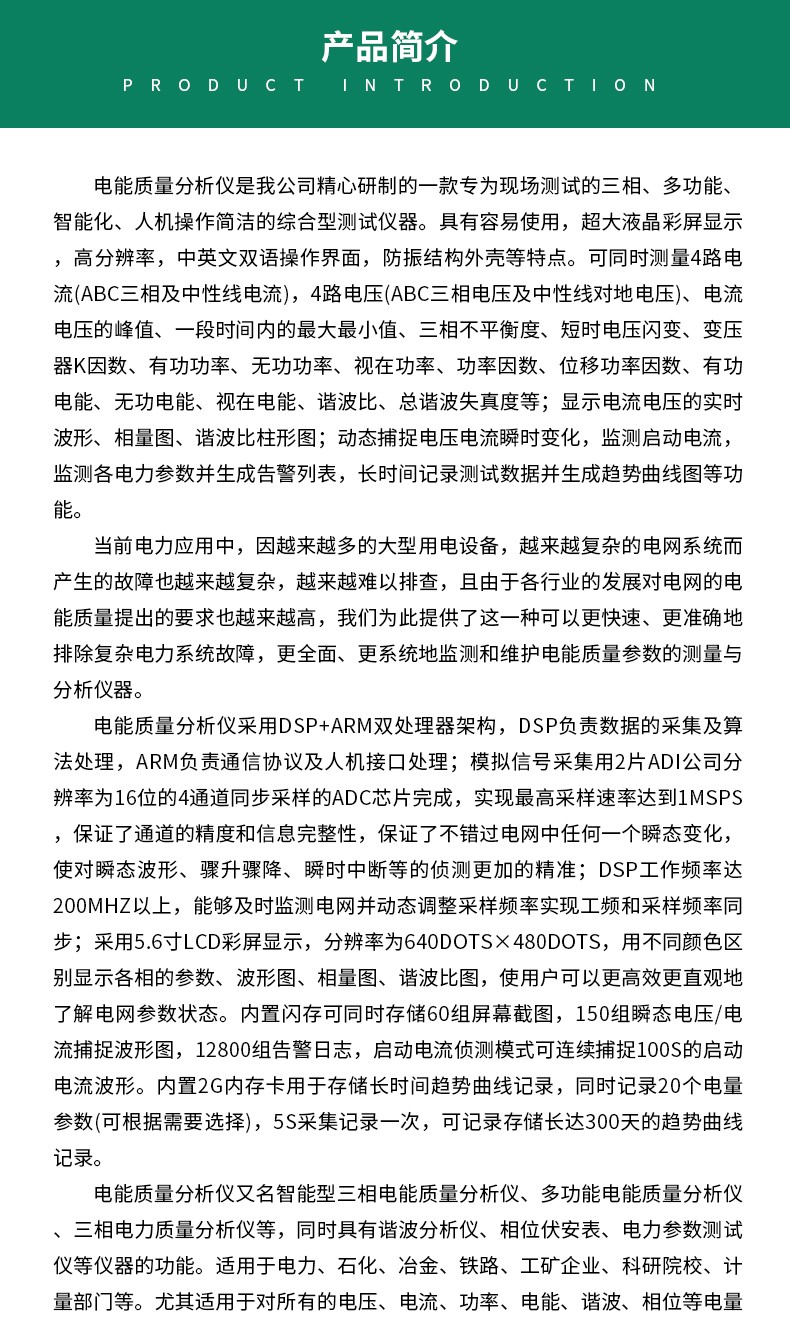

产品简介
电能质量分析仪是我公司精心研制的一款专为现场测试的三相、多功能、智能化、人机操作简洁的综合型测试仪器。具有容易使用，超大液晶彩屏显示，高分辨率，中英文双语操作界面，防振结构外壳等特点。可同时测量4路电流(ABC三相及中性线电流)，4路电压(ABC三相电压及中性线对地电压)、电流电压的峰值、一段时间内的最大最小值、三相不平衡度、短时电压闪变、变压器K因数、有功功率、无功功率、视在功率、功率因数、位移功率因数、有功电能、无功电能、视在电能、谐波比、总谐波失真度等；显示电流电压的实时波形、相量图、谐波比柱形图；动态捕捉电压电流瞬时变化，监测启动电流，监测各电力参数并生成告警列表，长时间记录测试数据并生成趋势曲线图等功能。
当前电力应用中，因越来越多的大型用电设备，越来越复杂的电网系统而产生的故障也越来越复杂，越来越难以排查，且由于各行业的发展对电网的电能质量提出的要求也越来越高，我们为此提供了这一种可以更快速、更准确地排除复杂电力系统故障，更全面、更系统地监测和维护电能质量参数的测量与分析仪器。

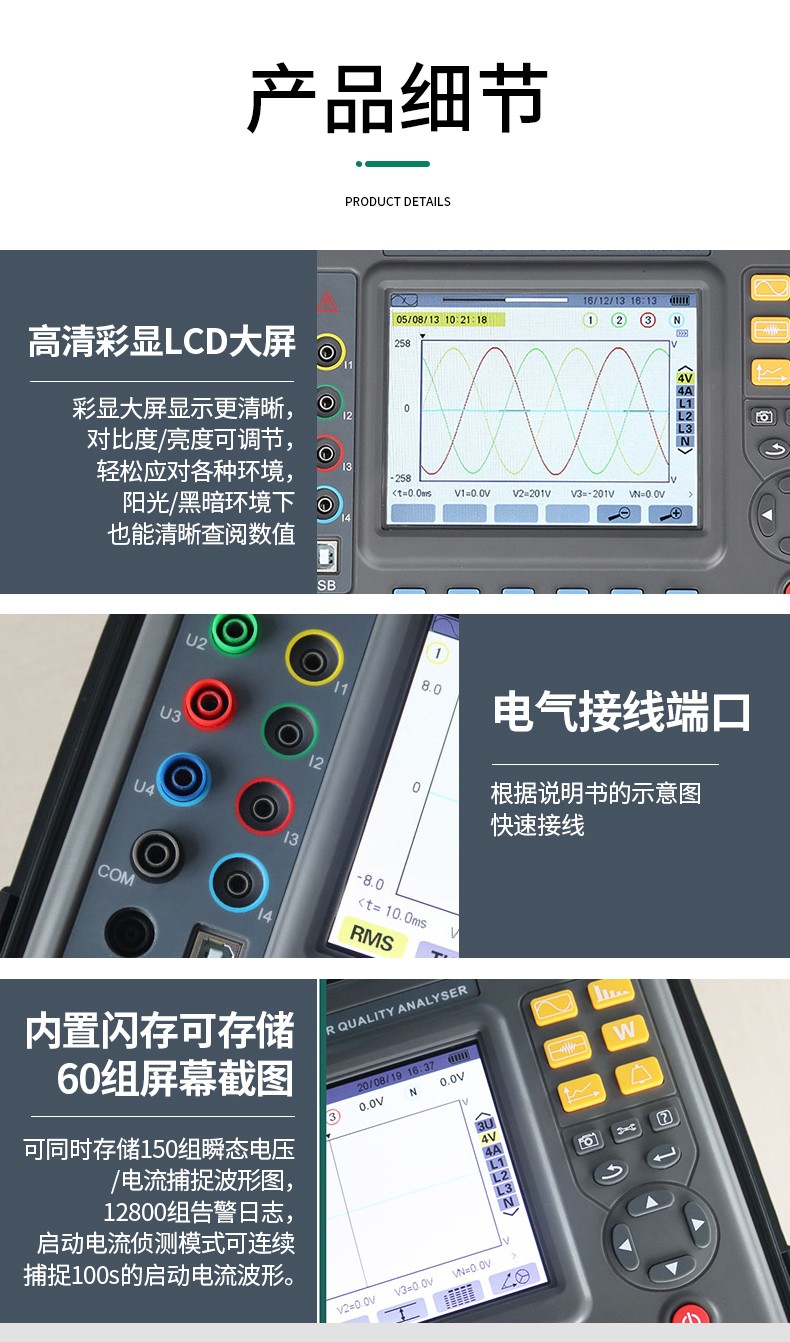

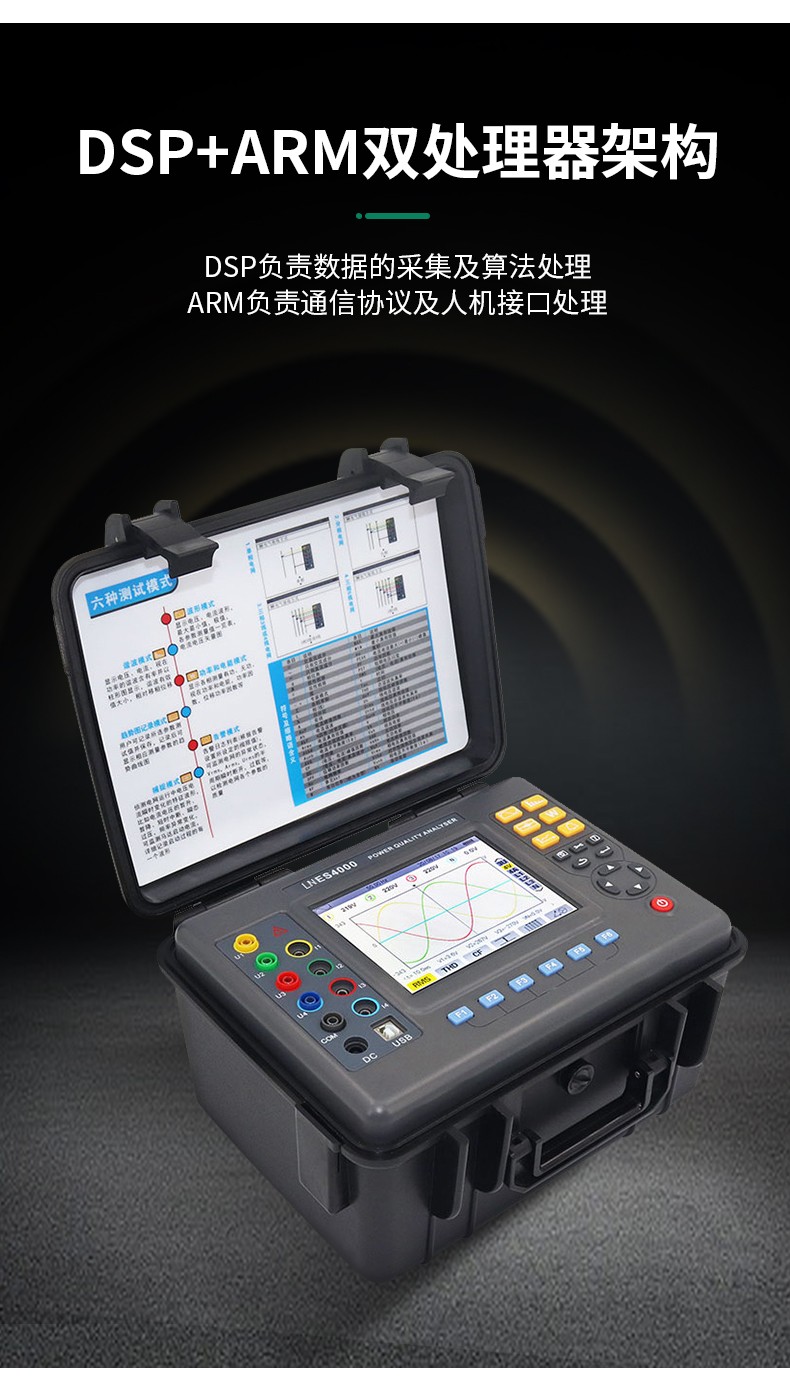

电能质量分析仪采用DSP+ARM双处理器架构，DSP负责数据的采集及算法处理，ARM负责通信协议及人机接口处理；模拟信号采集用2片ADI公司分辨率为16位的4通道同步采样的ADC芯片完成，实现最高采样速率达到1MSPS，保证了通道的精度和信息完整性，保证了不错过电网中任何一个瞬态变化，使对瞬态波形、骤升骤降、瞬时中断等的侦测更加的精准；DSP工作频率达200MHz以上，能够及时监测电网并动态调整采样频率实现工频和采样频率同步；采用5.6寸LCD彩屏显示，分辨率为640dots×480dots，用不同颜色区别显示各相的参数、波形图、相量图、谐波比图，使用户可以更高效更直观地了解电网参数状态。内置闪存可同时存储60组屏幕截图，150组瞬态电压/电流捕捉波形图，12800组告警日志，启动电流侦测模式可连续捕捉100s的启动电流波形。内置2G内存卡用于存储长时间趋势曲线记录，同时记录20个电量参数(可根据需要选择)，5s采集记录一次，可记录存储长达300天的趋势曲线记录。
电能质量分析仪又名智能型三相电能质量分析仪、多功能电能质量分析仪、三相电力质量分析仪等，同时具有谐波分析仪、相位伏安表、电力参数测试仪等仪器的功能。适用于电力、石化、冶金、铁路、工矿企业、科研院校、计量部门等。尤其适用于对所有的电压、电流、功率、电能、谐波、相位等电量参数做全面分析和诊断。
产品参数

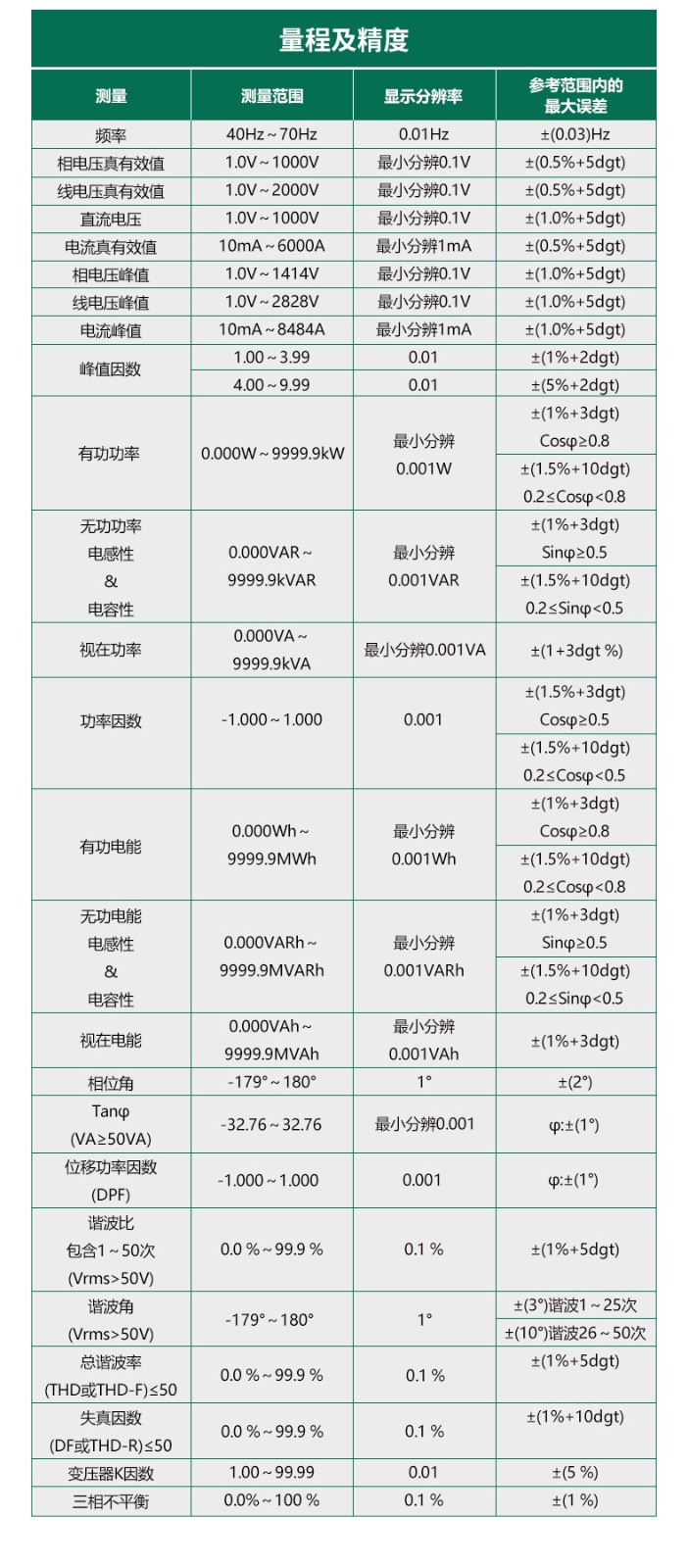

技术规格
基准条件和工作条件
影响量 | 测试项目 | 基准条件 | 工作条件 |
环境温度 | 所有参数 | (23±2)℃ | -10℃～40℃ |
相对湿度 | 所有参数 | 40%～60% | <80% |
相电压 | 所有参数 | (100±1%)V | 1.0V～1000V |
线电压 | 测线电压真有效值 | (200±1%)V | 1.0V～2000V |
电流 | 测电流真有效值 | (5±1%)A | 10mA～6000A |
电网频率 | 所有参数 | 50Hz±0.1Hz | 40Hz～70Hz |
相移 | 测有功功率有功电能 | Cosφ=1 | Cosφ:0.2～1.0 |
测无功功率无功电能 | Sinφ=1 | Sinφ:0.2～1.0 | |
谐波 | 所有参数 | <0.1% | 0.0%～100% |
电压不平衡度 | 所有参数 | <10% | 0.0%～100% |
仪器工作电压 | 所有参数 | DC9.8V±0.1V | DC9.5V～10.5V |
外电场、磁场 | 所有参数 | 应避免 | |
被测导线位置 | 测与电流有关的参量 | 被测导线处于钳口的近似几何中心位置 | |

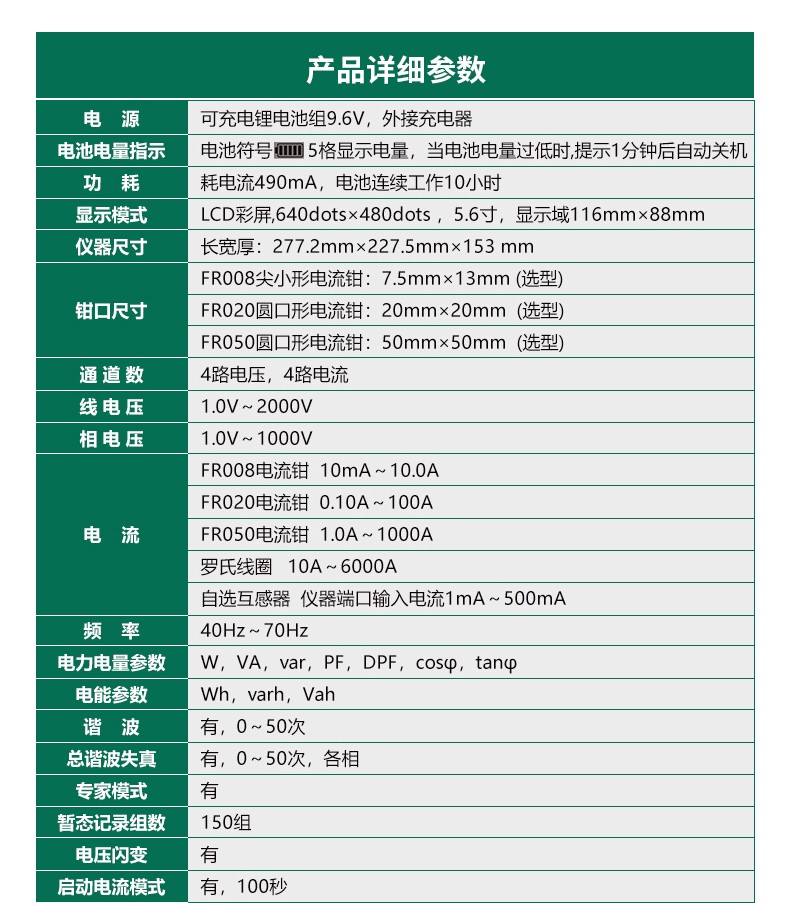

一般规格
电源 | 可充电锂电池组9.6V，外接充电器。 |
电池电量指示 |
|
工作电流 | 约490mA，电池满电连续工作约10小时。 |
显示模式 | LCD彩屏,640dots×480dots ，5.6寸，显示域116mm×88mm。 |

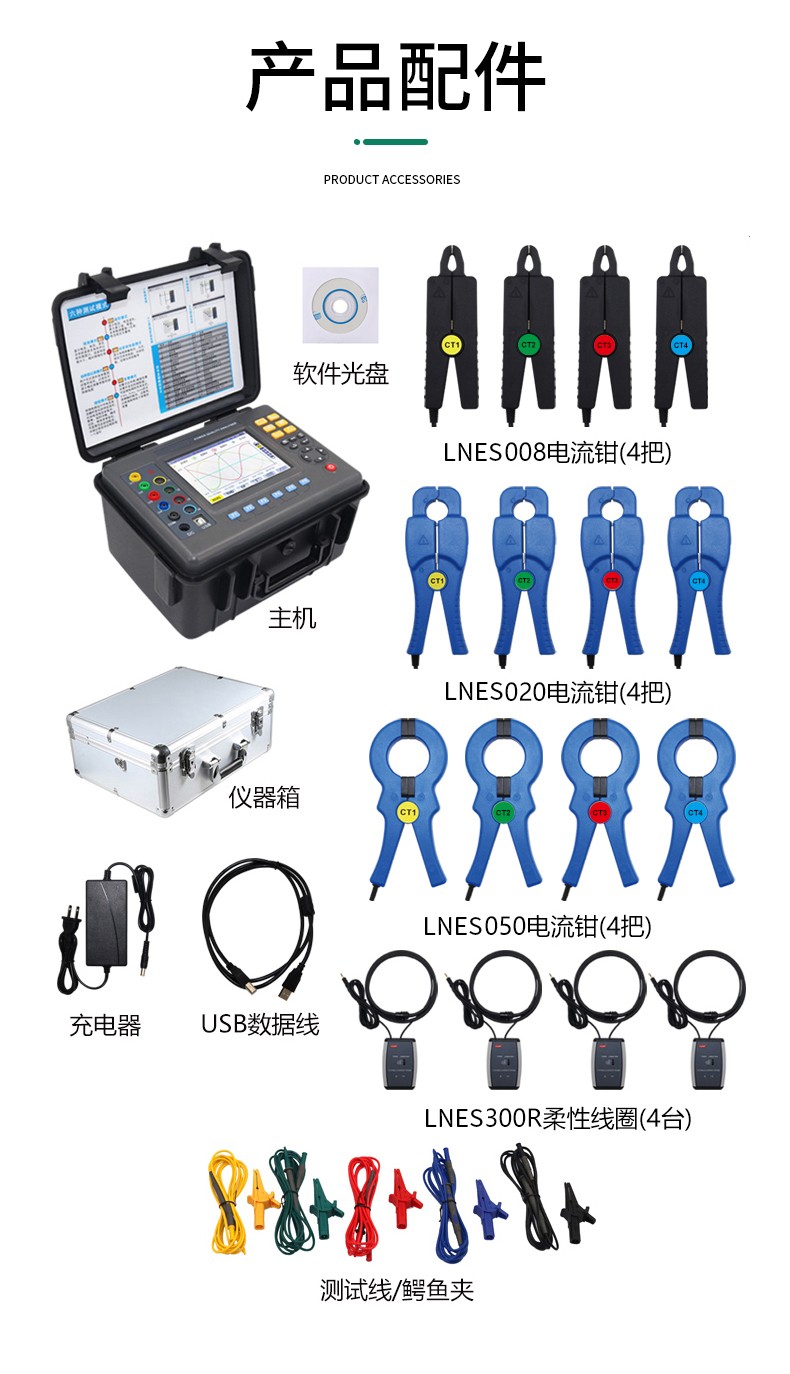

钳口尺寸（选配) | 008尖小形电流钳：8mm×15mm； 020圆口形电流钳：20mm×20mm； 050圆口形电流钳：50mm×50mm； 300R柔性线圈电流传感器（带积分器）：Φ300mm。 |

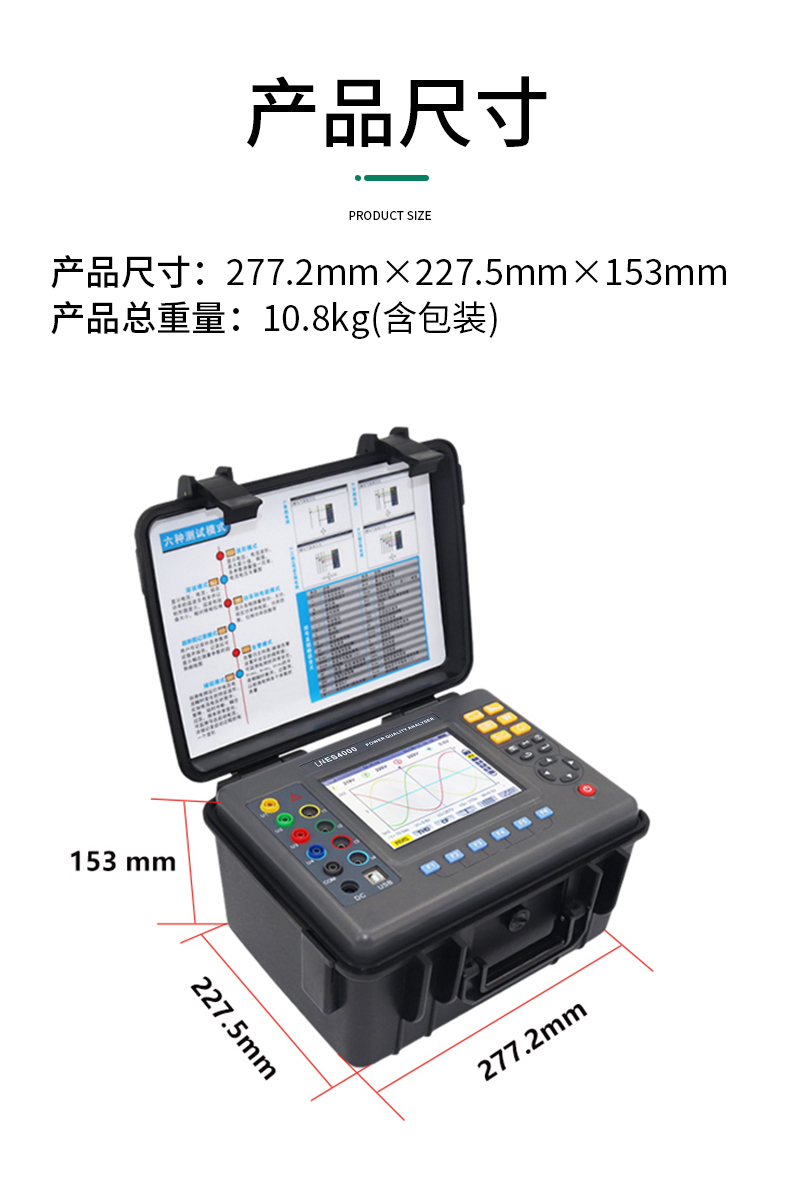

仪器尺寸 | 长宽厚：277.2mm×227.5mm×153mm。 |
通道数 | 4路电压，4路电流。 |
线电压 | 1.0V～2000V。 |
相电压 | 1.0V～1000V。 |
电流（选配) | 008电流钳：10mA～10.0A； 020电流钳：0.10A～100A； 050电流钳：1.0A～1000A； 300R柔性线圈电流传感器（带积分器） 10A～6000A |
频率 | 40Hz～70Hz。 |
电力电量参数 | W，VA，Var，PF，DPF，cosφ，tanφ。 |
电能参数 | Wh，Varh，Vah。 |
谐波 | 有，0～50次。 |
总谐波失真 | 有，0～50次，各相。 |
专家模式 | 有。 |
暂态记录组数 | 150组。 |
电压闪变 | 有。 |
启动电流模式 | 有，100秒。 |

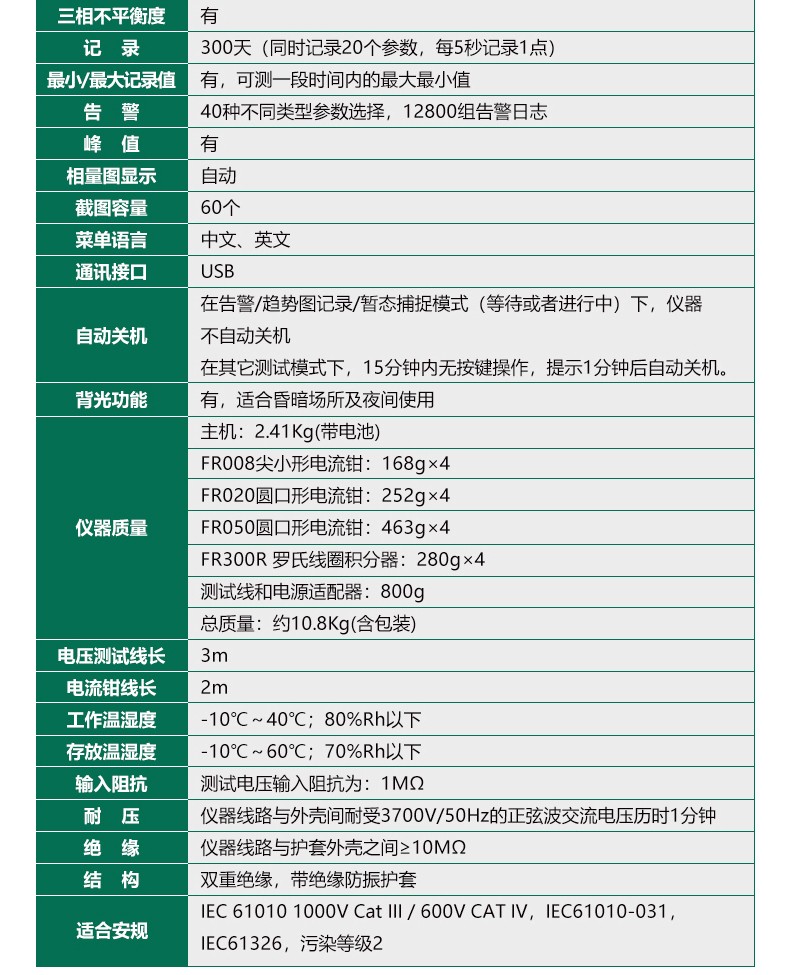

三相不平衡度 | 有。 |
记录 | 300天(同时记录20个参数，每5秒记录1点)。 |
最小最大记录值 | 有，可测一段时间内的最大最小值。 |
告警 | 40种不同类型参数选择，12800组告警日志。 |
峰值 | 有。 |
截图容量 | 60个。 |
菜单语言 | 中文、英文。 |
通讯接口 | USB。 |
自动关机 | 在告警/趋势图记录/暂态捕捉模式(等待或者进行中)下，仪器不自动关机。 |
在其它测试模式下，15分钟内无按键操作，提示1分钟后自动关机。 | |
背光功能 | 有，适合昏暗场所及夜间使用。 |
仪器质量 | 主机：1.6kg(带电池)； |
008尖小形电流钳：168g×4；（选配) | |
020圆口形电流钳：252g×4；（选配) | |
050圆口形电流钳：463g×4；（选配) | |
300R 柔性线圈电流传感器（带积分器）：280g×4；（选配) | |
测试线与电源适配器：800g； | |
总质量：约10.8kg(含包装)。 | |
电压测试线长 | 3m。 |
电流钳线长 | 2m。 |
工作温湿度 | -10℃～40℃；80%Rh以下。 |
存放温湿度 | -10℃～60℃；70%Rh以下。 |
输入阻抗 | 测试电压输入阻抗为：1MΩ。 |
耐压 | 仪器线路与外壳间耐受3700V/50Hz的正弦波交流电压历时1分钟。 |
绝缘 | 仪器线路与护套外壳之间≥10MΩ。 |
结构 | 双重绝缘，带绝缘防振护套。 |
适合安规 | IEC 61010 1000V Cat III / 600V CAT IV，IEC61010-031，IEC61326，污染等级2。 |
注：
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。
2.了解更多武汉绿能德产品信息请进入 产品中心 。服务热线： 18971596993
产品图集
产品证书
企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认
证、中华人民共和国制造计量器具许可证。
