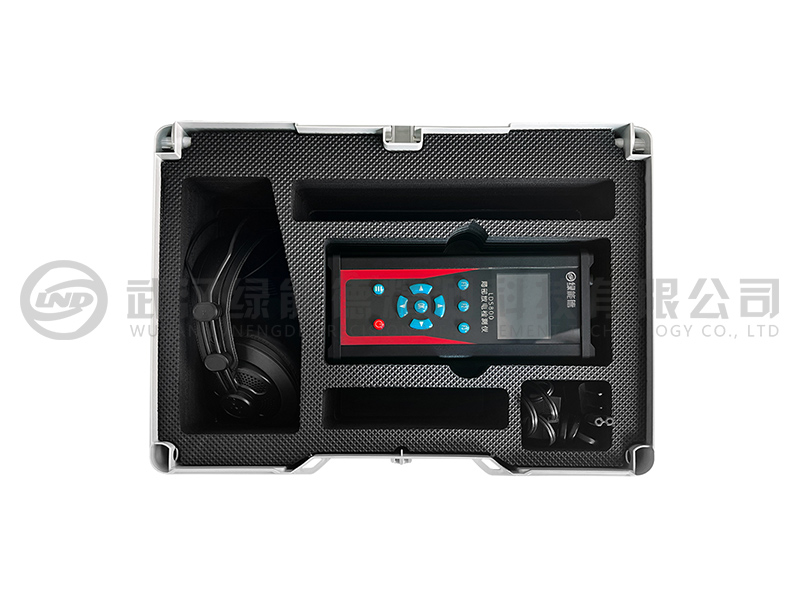

LDS900LDS900手持式超声波局部放电检测仪

LDS900手持式超声波局部放电检测仪集成TEV暂态地电压、超声波、特高频UHF、高频电流HFCT四种检测方式，测量精度±1dB，内置锂电池满电连续工作约8小时，整机尺寸210×150×48mm，适用于开关柜、GIS、变压器、电缆终端的带电巡检与绝缘状态评估，支持幅值、相位、波形及图谱存储回放。

局部放电现象，主要指的是高压电气设备。据电网统计，局部放电是造成高压电气设备最终发生绝缘击穿的重要原因，也是绝缘劣化的重要标征。电力设备绝缘在足够强的电场作用下局部范围内发生的放电。这种放电以仅造成导体间的绝缘局部短(路桥)接而不形成导电通道为限。每一次局部放电对绝缘介质都会有一些影响，轻微的局部放电对电力设备绝缘的影响较小，绝缘强度的下降较慢;而强烈的局部放电，则会使绝缘强度很快下降。这是使高压电力设备绝缘损坏的一个重要因素。因此，设计高压电力设备绝缘时，要考虑在长期工作电压的作用下，不允许绝缘结构内发生较强烈的局部放电。对运行中的设备要加强监测，当局部放电超过一定程度时，应将设备退出运行，进行检修或更换。在有气体或液体的固体电介质中，当击穿场强的气体或液体的局部场强达到其击穿场强时，这部分气体或液体开始放电。局部放电一般是由于绝缘体内部或绝缘 表面局部电场特别集中引起的。通常这种放电表现为持续时间小于1μs的脉冲。当绝缘发生局部放电时就会影响绝缘寿命。每次放电，高能量电子或加速电子的冲击，特别是长期局部放电作用都会引起多种形式的物理效应和化学反应，如带电质点撞击气泡外壁时，就可能打断绝缘的化学键而发生裂解，破坏绝缘的分子结构，造成绝缘劣化，加速绝缘损坏过程。

1. 局部放电是局部过热，电器元件和机械元件老化的预兆;

2. 局部放电趋势是局放随着时间的上升指数，这是个曲折的过程，某个阶段可能下降，但某个阶段上升。

3. 在绝缘结构中产生局部放电时，会伴随产生电脉冲、超声波、电磁辐射、光、化学反应，并引起局部发热等现象;

由于局部放电存在以上特点，故电气设备如何避免局部放电、如何去除局部放电，从而使设备正常安全运行就成为电力设备维护人员最多考虑的事情。为了去除这种潜伏性故障现象，如今针对伴随局部放电而产生的一些电脉冲、超声波、电磁辐射等信号而衍生出很多在线检测局部放电现象的方法。

电气设备有限公司研制的全功能局部放电测试仪（单通道）是一种多功能的手持仪器，其基于暂态地电压、超声波、特高频及高频电流检测方法，测试设备的局部放电情况；

全功能局部放电测试仪（单通道）可以提供可读出的局部放电幅值、相位、波形、二维、三维以及录屏等图谱的存储以及读 出功能等，评估电气设备局部放电情况。

全功能局部放电测试仪（单通道）适用于电缆、GIS、开关柜及变压器等电气设备的局部放电检测。

常见问题

LDS900能检测哪些设备的局部放电？

四类典型对象：开关柜用TEV加超声波检测内部放电与悬浮电位；GIS、变压器用特高频传感器捕捉绝缘缺陷并辅助定位；电缆终端与中间接头用HFCT高频电流卡测；站内巡检还可用非接触超声做远距离初筛。设备支持PRPS/PRPD图谱模式，配合电源同步功能，检测相位与工频保持一致，便于判断放电类型。

没有局放背景知识的运维人员能上手吗？

可以。全中文动态界面，检测项目按对象引导，开机自校确认各通道精度后即可测试，熟练后单点位检测约2分钟。武汉绿能德精测科技有限公司随货提供现场实操培训——此前向湘潭供电局批量交付远程局放检测仪时，技术团队即上门完成了设备调试与班组专项培训。
