接地线的成组直流电阻测量，是电力安全工器具预防性试验中的一项常规且关键的测试。它主要是为了确保短路接地线在发生故障短路时，能够可靠地导流，避免因接触不良或截面积不足导致接地线烧毁甚至熔断，从而保障作业人员的安全。

根据《电力安全工器具预防性试验规程》（DL/T 1476）等相关标准，以下是接地线成组电阻测量的试验方法、判定标准及所需设备的详细介绍：

一、试验方法与步骤

目前主流的测试方法是直流电压降法（四线制测量法）。这种方法能有效消除测试线本身和接触点的电阻对微小电阻测量造成的误差，确保数据精准。

具体试验步骤如下：

1. 外观与清洁检查

在测试前，先清除接地线端子（线鼻子）、汇流夹以及测试夹具表面的氧化层和油污，确保接触良好。同时检查软导线有无断股、烧伤等明显缺陷。

2. 正确接线

将测试仪的四个测试端子（两流两压）通过测试线连接到接地线的两端线鼻上。注意：粗线接电流输出端，细线接电压采样端，且电压采样端应夹在电流端的内侧。

3. 参数设置

在测试仪上设置好被测接地线的标称截面积（如25mm²、35mm²等）和实际测量长度。

4. 施加电流与读数

启动测试，仪器会输出一个恒定的大电流（通常≥30A）。待数值稳定后，记录仪器显示的直流电阻值。为了消除热电势等干扰，可采用正反向电流各测一次取平均值。

5. 计算与评定

仪器内部会自动根据长度计算出“平均每米的电阻值”，将其与标准阈值进行对比，并直接给出“合格”或“不合格”的判断。

二、判定标准（合格指标）

根据规程要求，在不同截面积下，接地线平均每米的直流电阻必须小于对应的标准值。具体如下表所示：

(注：整套接地线的总电阻还应包含线夹、连接点等部位的接触电阻，通常要求总成电阻不大于同等长度单纯导线的理论电阻值。)

三、试验设备推荐

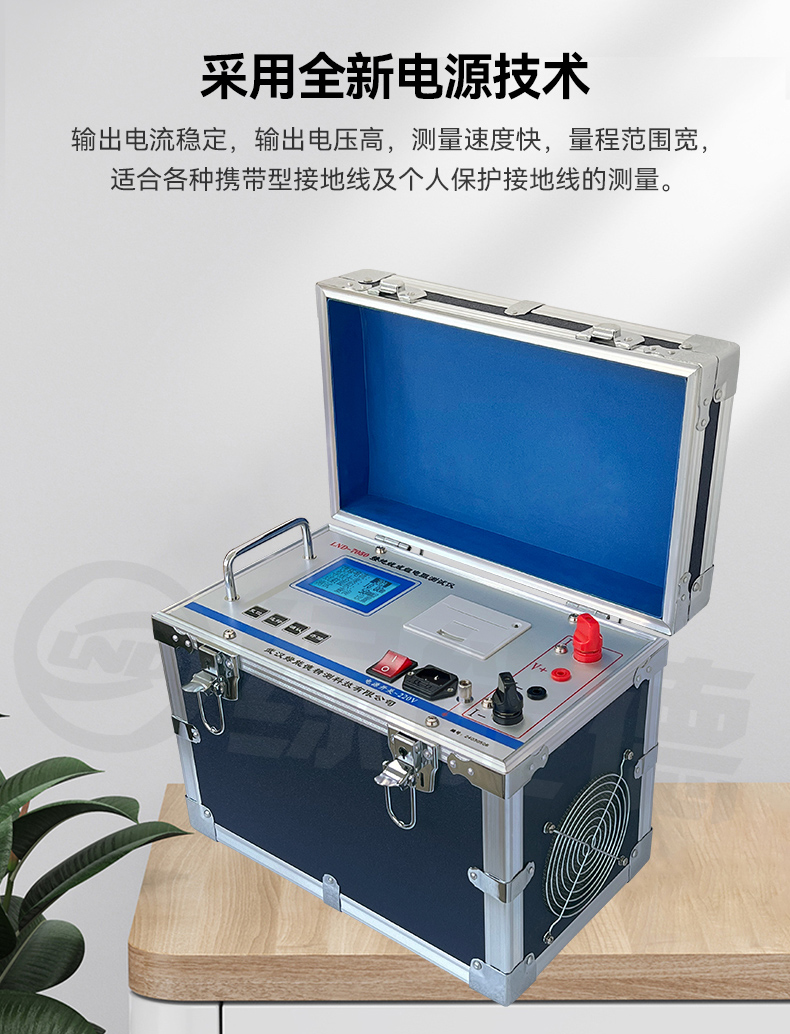

为了高效、精准地完成这项测试，行业内普遍使用的是接地线成组直流电阻测试仪（或称微欧计）。

这类设备通常具备以下特点和优势：

· 智能化与自动化：只需夹好线、设好参数，一键启动即可自动完成测试、计算电阻率并判定合格性，全程仅需数秒。

· 四线制测量与大电流输出：内置高精度恒流源，最大测试电流可达30A甚至50A，配合四线制测量法，能轻松分辨出零点几微欧（μΩ）的微小电阻，抗干扰能力极强。

· 数据处理便捷：自带微型打印机和热敏打印纸，可现场打印测试报告；同时内置存储器，能保存上百组历史数据，方便后续导出和归档。

· 便携耐用：采用坚固的防水防尘工程塑料机箱，体积小巧（约4kg重），非常适应变电站、输电线路等户外或狭窄的配电室环境。
