LNXZ-200kVA-100kV-50kV发电机交流耐压装置

一、被试品对象及试验要求（被试品客户提供）
1、20kV/1000MW 发电机的交流耐压试验，电容量≤0.28uF，试验频率 45-55Hz， 试验电压 43kV，试验时间 1min。
2、35kV/31500kVA 主变的交流耐压试验，电容量≤0.01uF，试验频率 30-300Hz， 试验电压不超过 68kV，试验时间 1min。
3、10kV/300mm²电缆 3km 的交流耐压试验，电容量≤1.1265uF，试验频率 30-300Hz，试验电压 22kV，试验时间 60min。
4、35kV 开关、互感器的交流耐压试验，试验频率 30-300Hz，试验电压不超过 95kV，试验时间 1min。
二、工作环境
1. 环境温度：－10℃ –50℃;
2. 相对湿度：≤90%RH;
3. 海拔高度: ≤3000 米；
三、装置主要技术参数及功能
1. 额定容量：200kVA；
2. 输入电源：单相 220 或三相 380V 电压，频率为 50Hz；
3. 额定电压：50kV；100kV
4. 额定电流：4A；2A
5. 工作频率：45-300Hz；
6. 装置输出波形：正弦波
7. 波形畸变率：输出电压波形畸变率≤1%；
8. 工作时间：额定负载下允许连续 5min；过压 1.1 倍 1 分钟；- 3 -
9. 温 升：额定负载下连续运行 5min 后温升≤65K；
10.品质因素：装置自身 Q≥30(f=45Hz)；
11.保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部 分)；
12.测量精度：系统有效值 1.5 级；
四、设备遵循标准
GB10229-88 《电抗器》
GB1094 《电力变压器》
GB50150-2016 《电气装置安装工程电气设备交接试验标准》
DL/T 596-1996 《电力设备预防性试验规程》
GB1094.1-GB1094.6-96 《外壳防护等级》
GB2900 《电工名词术语》
GB/T16927.1~2-1997 《高电压试验技术》
五、装置容量确定
设计四节电抗器，则单节电抗器为 50kVA/25kV/2A/35H，装置总容量为 200kVA。
验证：1、20kV/1000MW 发电机的交流耐压试验，电容量≤0.28uF，试验频率 45-55Hz，试验电压 43kV，试验时间 1min。
使用电抗器两节串联（系数 1.05）两组并联，则 L=35×2×1.05/2=37H ，则：
试验频率：f=1/2π√LC=1/(2×3.14×√37×0.28×10-6)=49.45Hz
试验电流：I=2πfCU 试 =2π×49.45×0.28×10-6×43×103=3.74A
2、10kV/300mm² 电缆 3km 的交流耐压试验，电容量≤1.1265uF，试验频率 30-300Hz，试验电压 22kV，试验时间 60min。
使用电抗器四节并联，则 L=35/4=8.75H ，则：试验频率：f=1/2π√LC=1/(2×3.14×√8.75×1.1265×10-6)=50.69Hz
试验电流：I=2πfCU 试 =2π×50.69×1.1265×10-6×43×103=7.89A

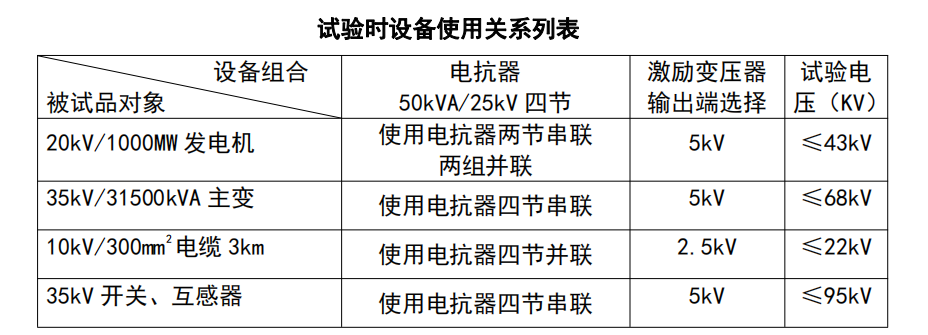

装置容量定为 200kVA/100kV，分四节电抗器，电抗器单节为 50kVA/25kV/2A/35H，
使用电抗器串并联能满足上述被试品的试验要求。
