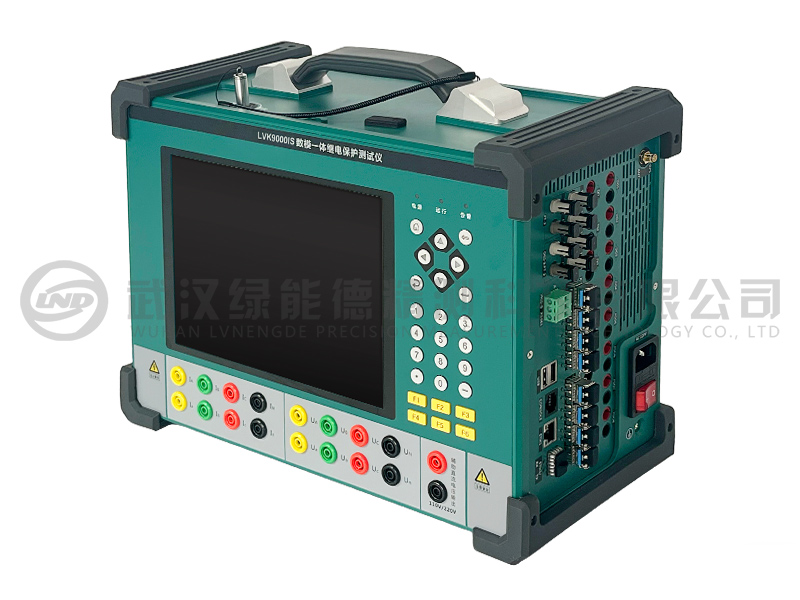

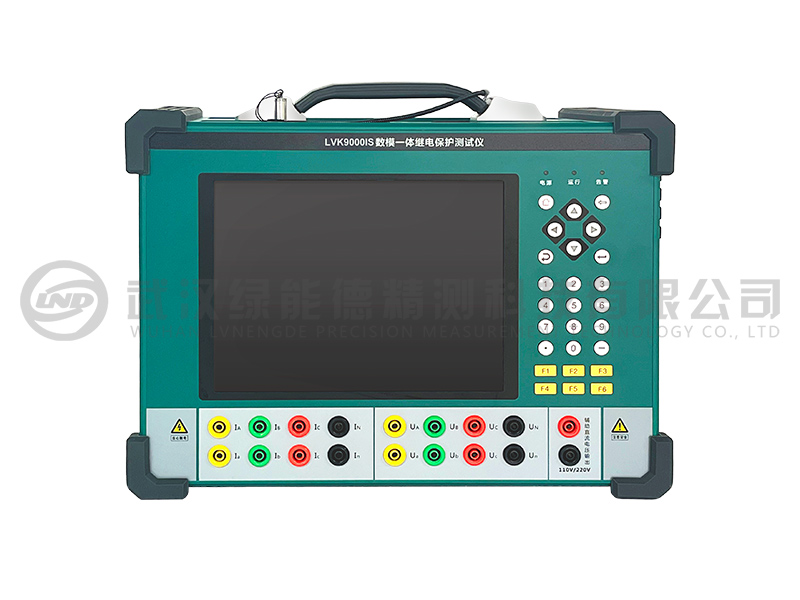

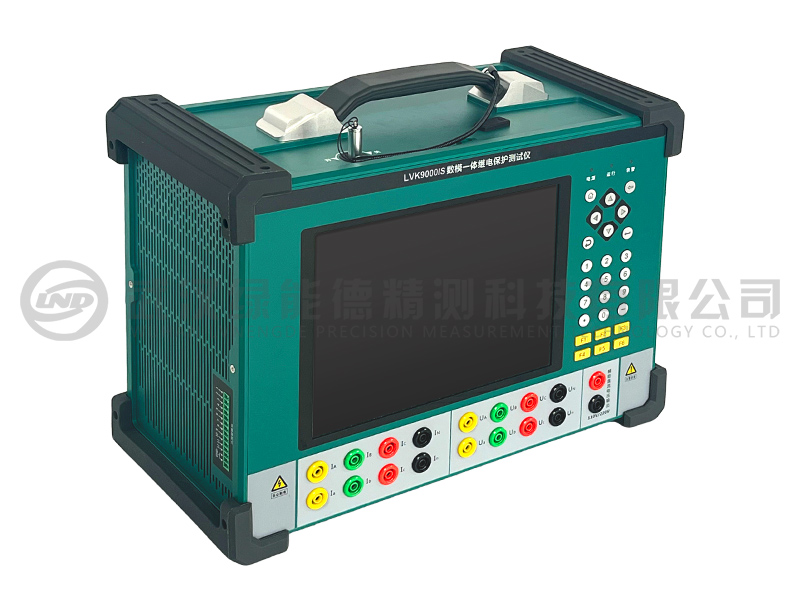

功能特征

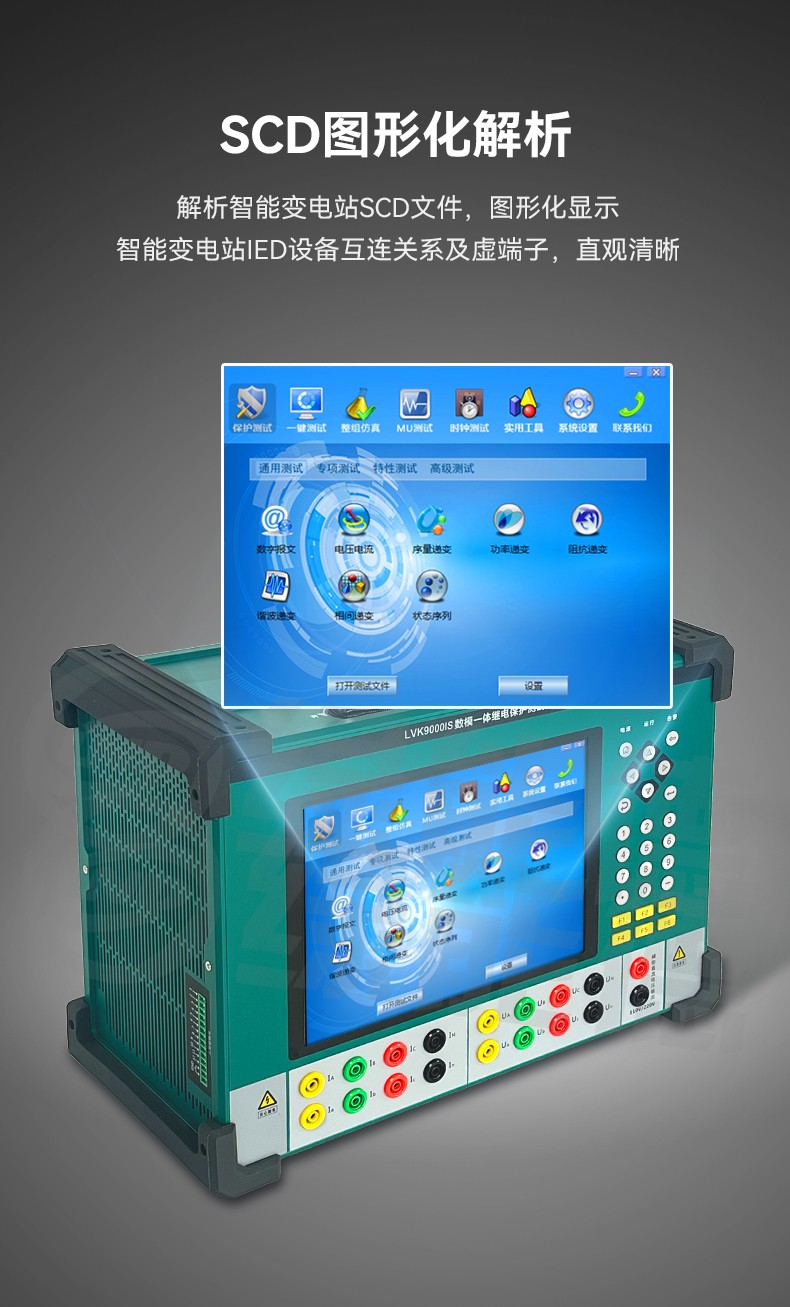

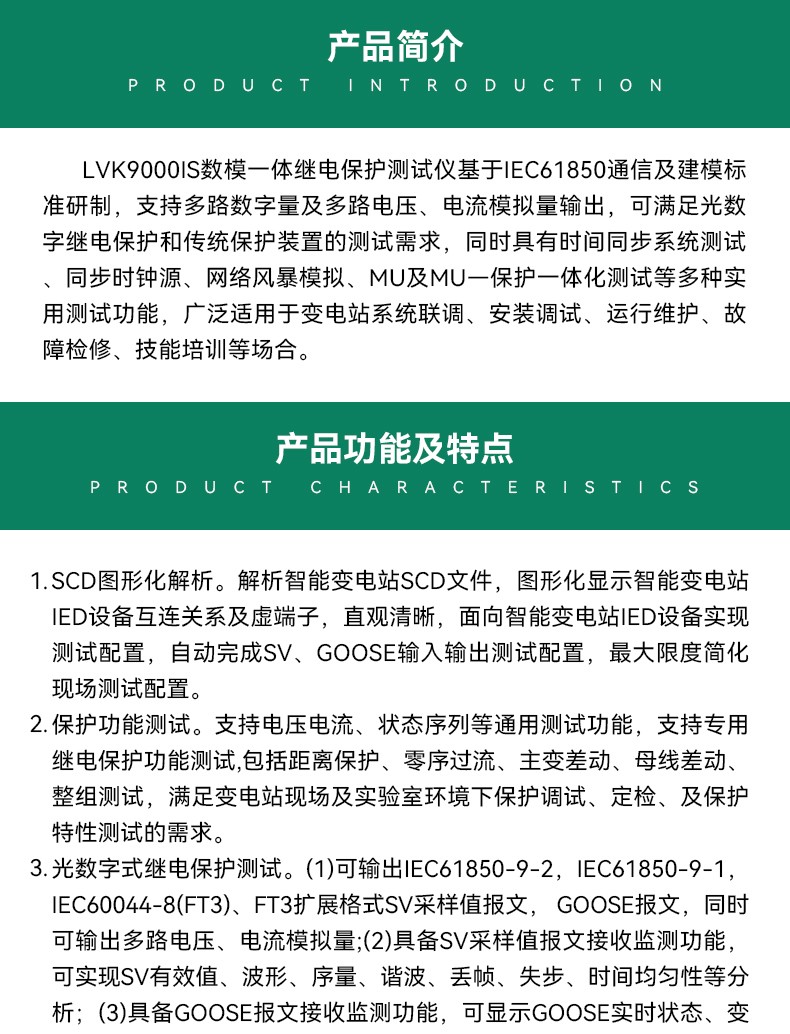

 SCD图形化解析

解析智能变电站SCD文件，图形化显示智能变电站IED设备互连关系及虚端子，直观清晰，面向智能变电站IED设备实现测试配置，自动完成SV、GOOSE输入输出测试配置，最大限度简化现场测试配置。

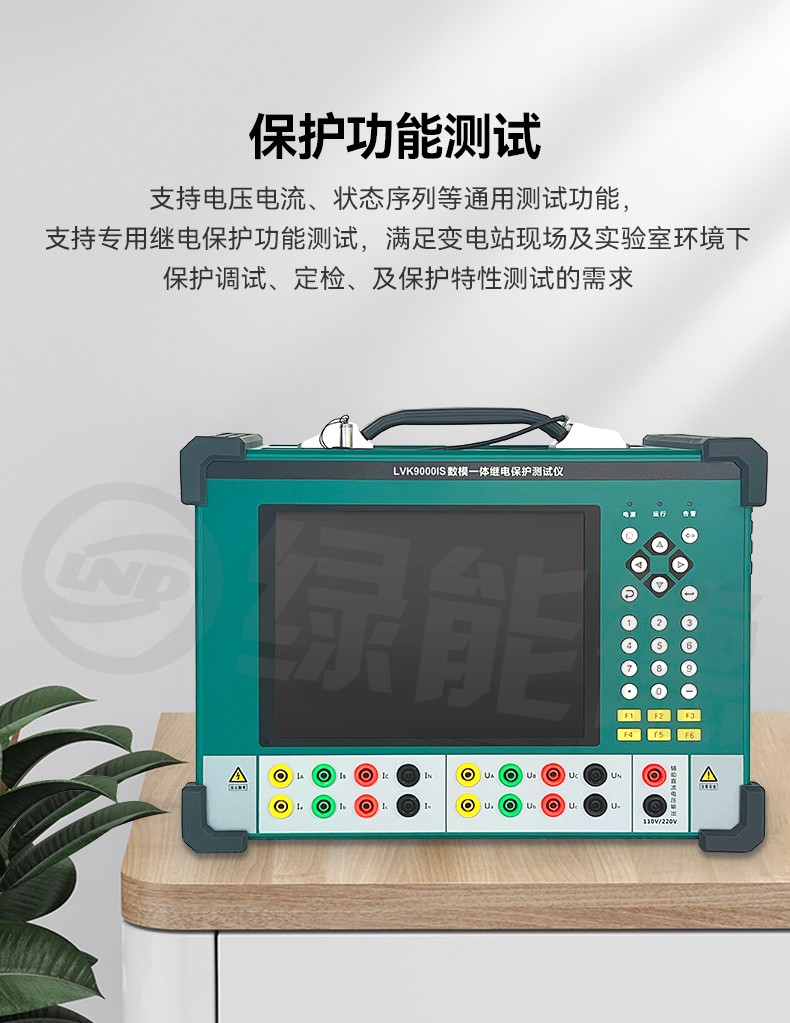

 保护功能测试

支持电压电流、状态序列等通用测试功能，支持专用继电保护功能测试，包括距离保护、零序过流、主变差动、母线差动、整组测试，满足变电站现场及实验室环境下保护调试、定检、及保护特性测试的需求。

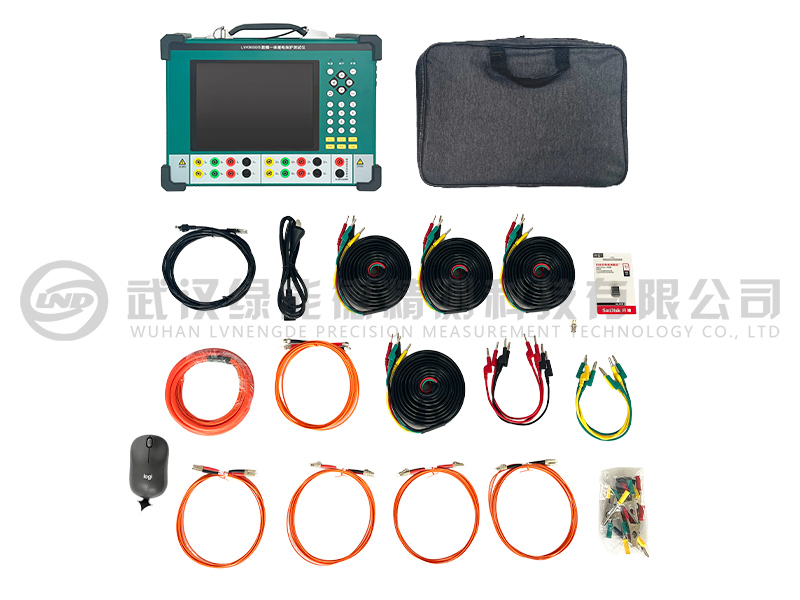

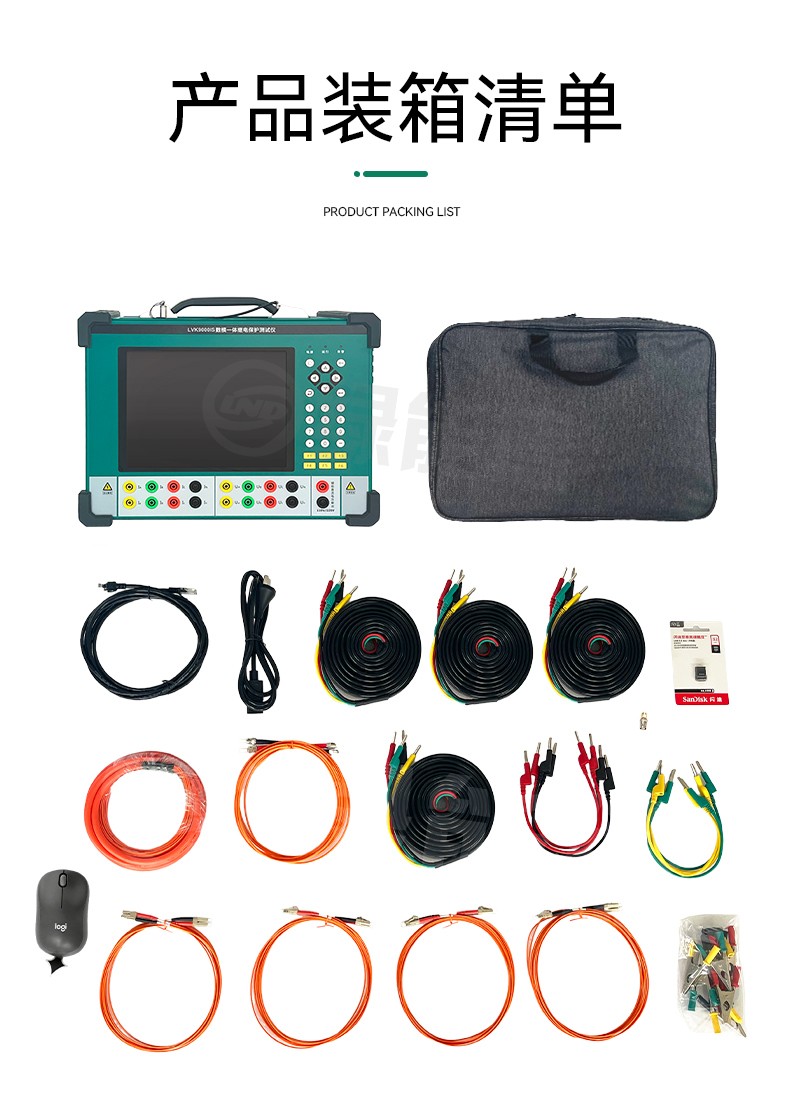

注：

1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。

2.了解更多武汉绿能德产品信息请进入 产品中心 。服务热线： 18971596993

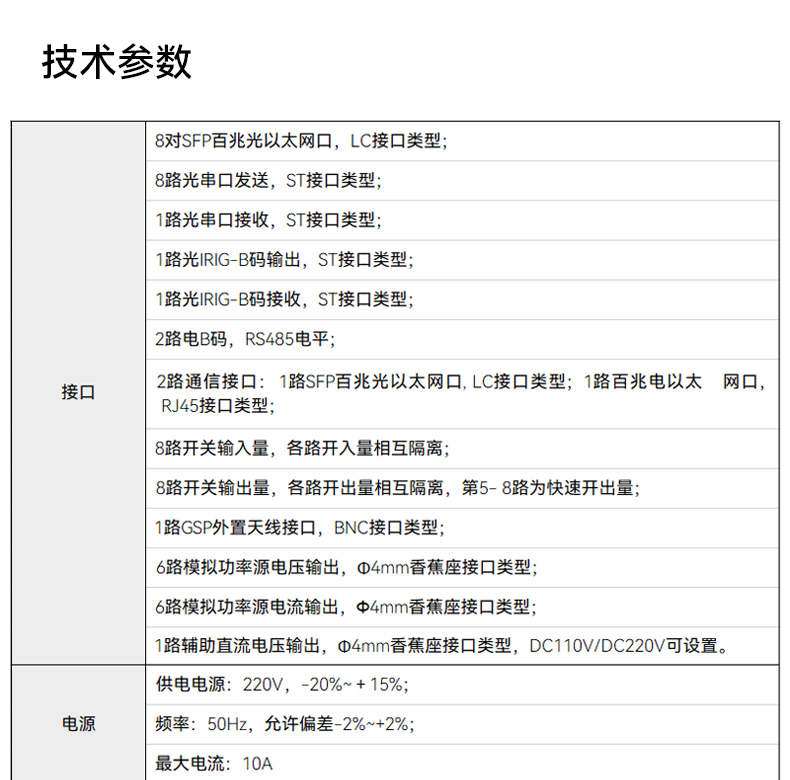

技术参数

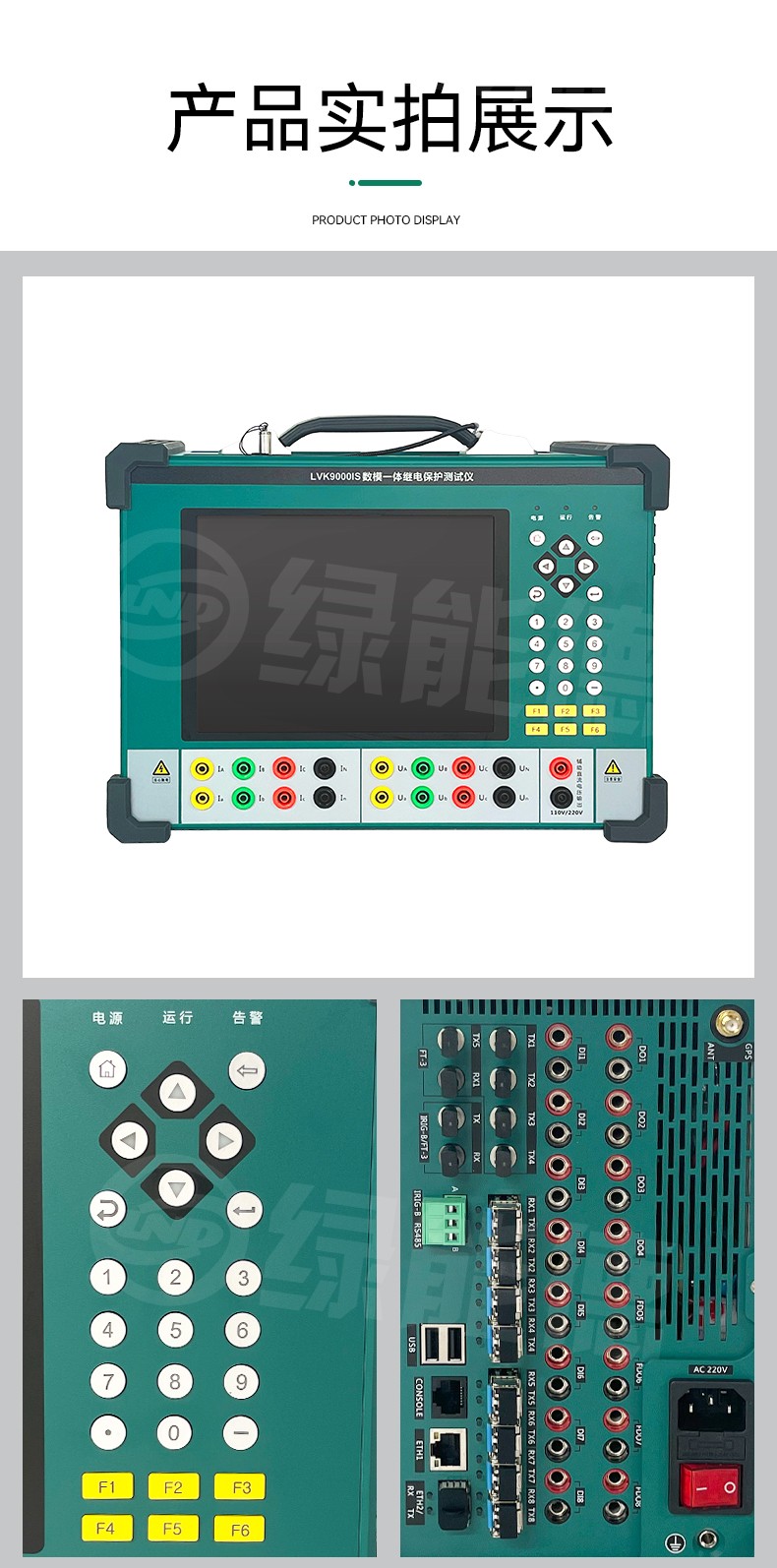

1）接口

(1) 8对SFP百兆光以太网口，LC接口类型；

(2) 8路光串口发送，ST接口类型；

(3) 1路光串口接收，ST接口类型；

(4) 1路光IRIG-B码输出，ST接口类型；

(5) 1路光IRIG-B码接收，ST接口类型；

(6) 2路电B码，RS485电平；

(7) 2路通信接口：1路SFP百兆光以太网口, LC接口类型；1路百兆电以太网口，RJ45接口类型；

(8) 8路开关输入量，各路开入量相互隔离；

(9) 8路开关输出量，各路开出量相互隔离，第5- 8路为快速开出量；

(10) 1路GSP外置天线接口，BNC接口类型；

(11) 6路模拟功率源电压输出，Φ4mm香蕉座接口类型；

(12) 6路模拟功率源电流输出，Φ4mm香蕉座接口类型；

(13)1路辅助直流电压输出，Φ4mm香蕉座接口类型，DC110V/DC220V可设置。

2）电源

 供电电源

(1) 供电电源：220V，-20%~＋15%；

(2) 频率：50Hz，允许偏差-2%~+2%；

(3) 最大电流：10A。

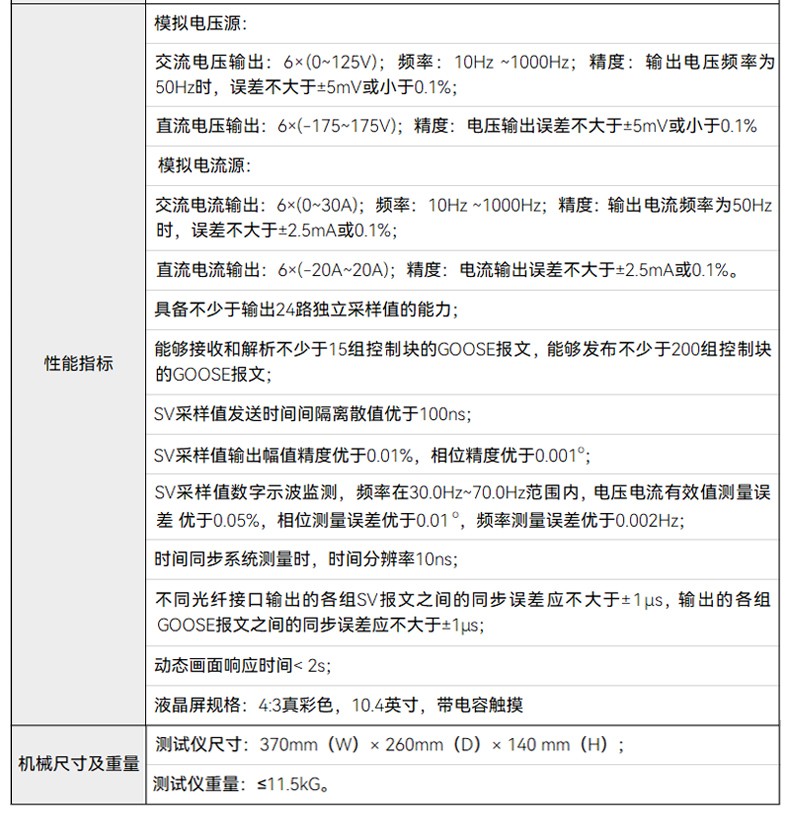

3）性能指标

(1) 模拟电压源：

Ø 交流电压输出：6×(0~125V)；频率：10Hz ~1000Hz；精度：输出电压频率为50Hz时，误差不大于±5mV或小于0.1%；

Ø 直流电压输出：6×(-175~175V)；精度：电压输出误差不大于±5mV或小于0.1%。

(2) 模拟电流源：

Ø 交流电流输出：6×(0~30A)；频率：10Hz ~1000Hz；精度：输出电流频率为50Hz时，误差不大于±2.5mA或0.1%；

Ø 直流电流输出：6×(-20A~20A)；精度：电流输出误差不大于±2.5mA或0.1%。

(3) 具备不少于输出24路独立采样值的能力；

(4) 能够接收和解析不少于15组控制块的GOOSE报文，能够发布不少于200组控制块的GOOSE报文；

(5) SV采样值发送时间间隔离散值优于100ns；

(6) SV采样值输出幅值精度优于0.01%，相位精度优于0.001o；

(7) SV采样值数字示波监测，频率在30.0Hz~70.0Hz范围内，电压电流有效值测量误差优于0.05%，相位测量误差优于0.01 o，频率测量误差优于0.002Hz；

(8) 时间同步系统测量时，时间分辨率10ns；

(9) 不同光纤接口输出的各组SV报文之间的同步误差应不大于±1µs，输出的各组GOOSE报文之间的同步误差应不大于±1µs；

(10) 动态画面响应时间< 2s；

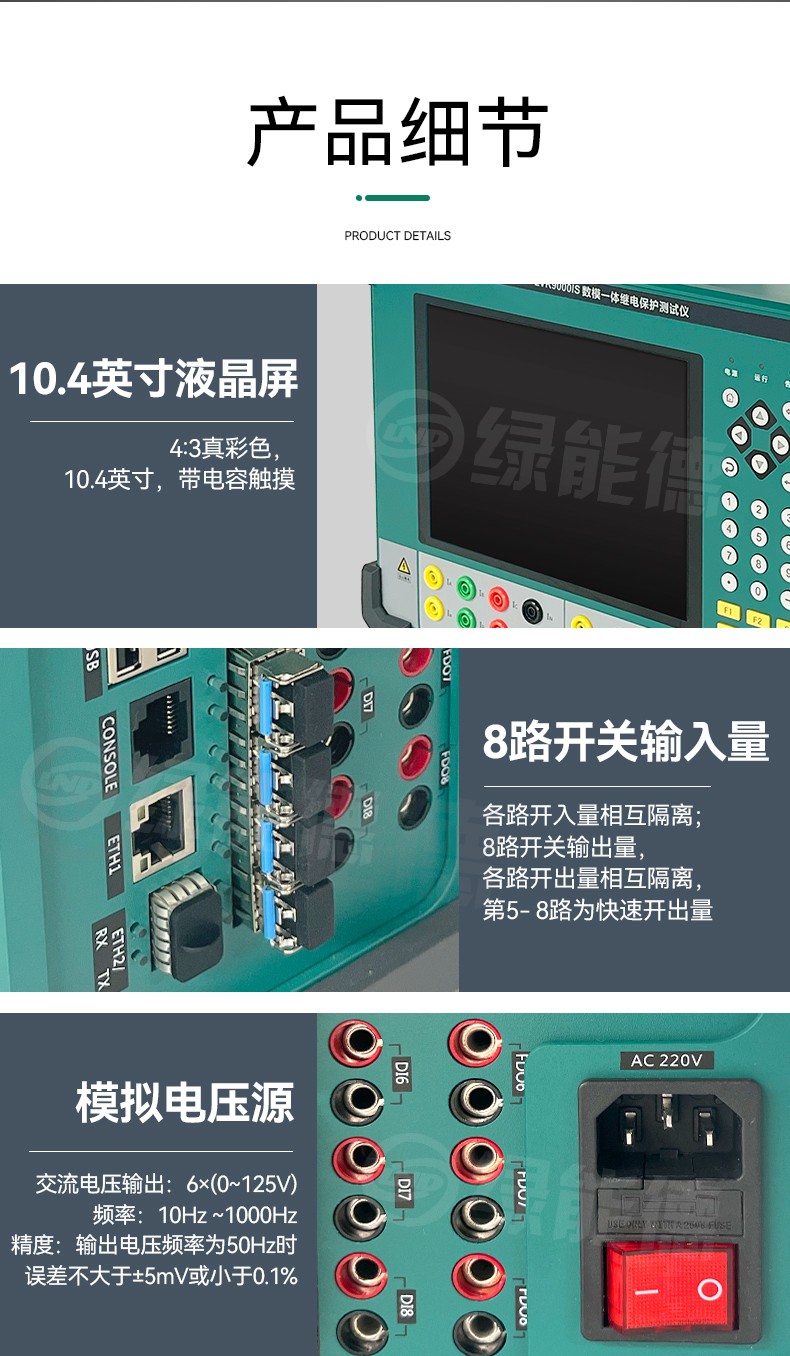

(11) 液晶屏规格：4:3真彩色，10.4英寸，带电容触摸。

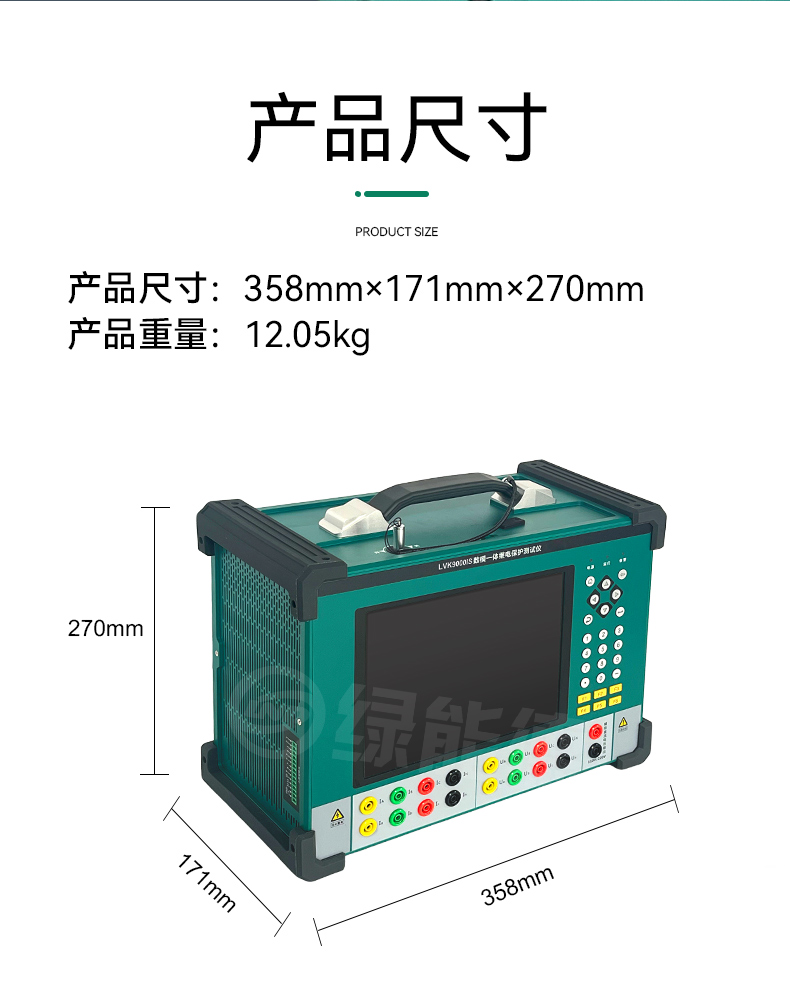

4）机械尺寸及重量

(1) 测试仪尺寸：370mm（W）× 260mm（D）× 140 mm（H）；

(2) 测试仪重量：≤11.5kG。
