产品简介

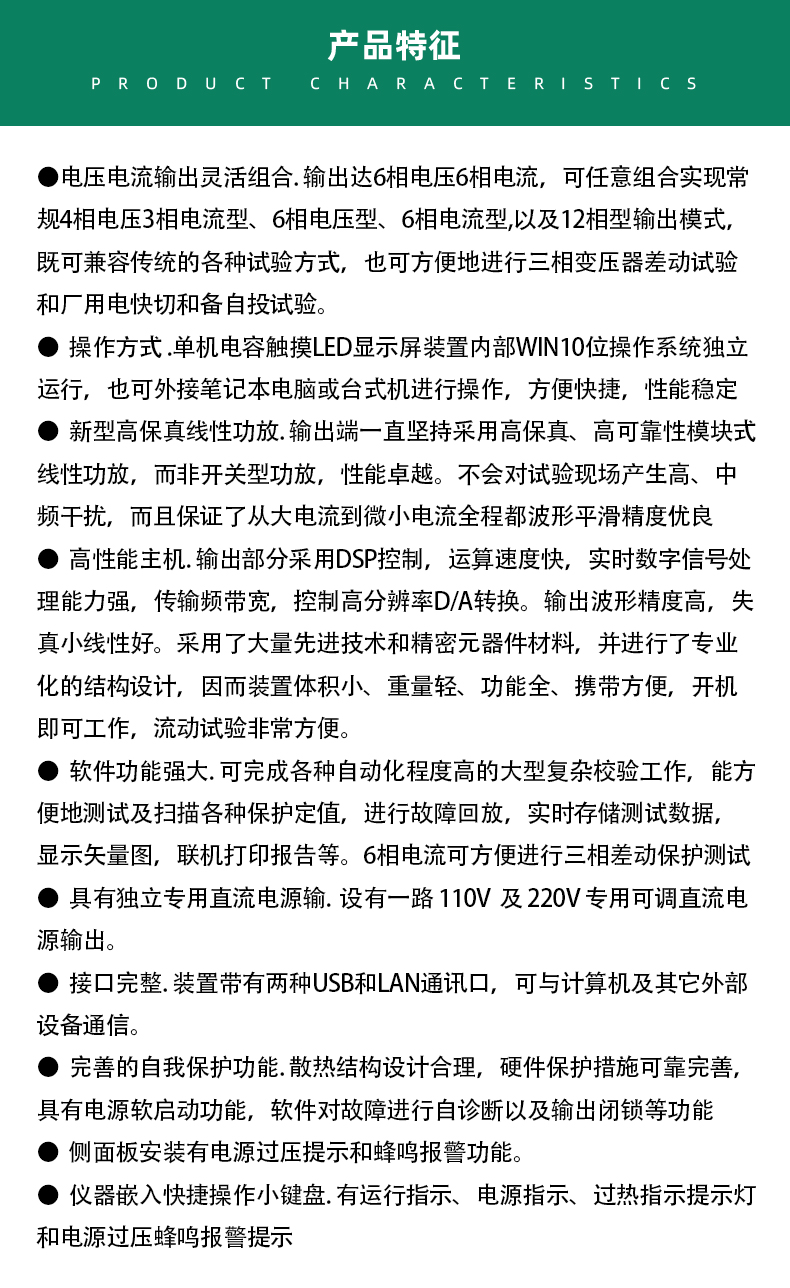

性能特点

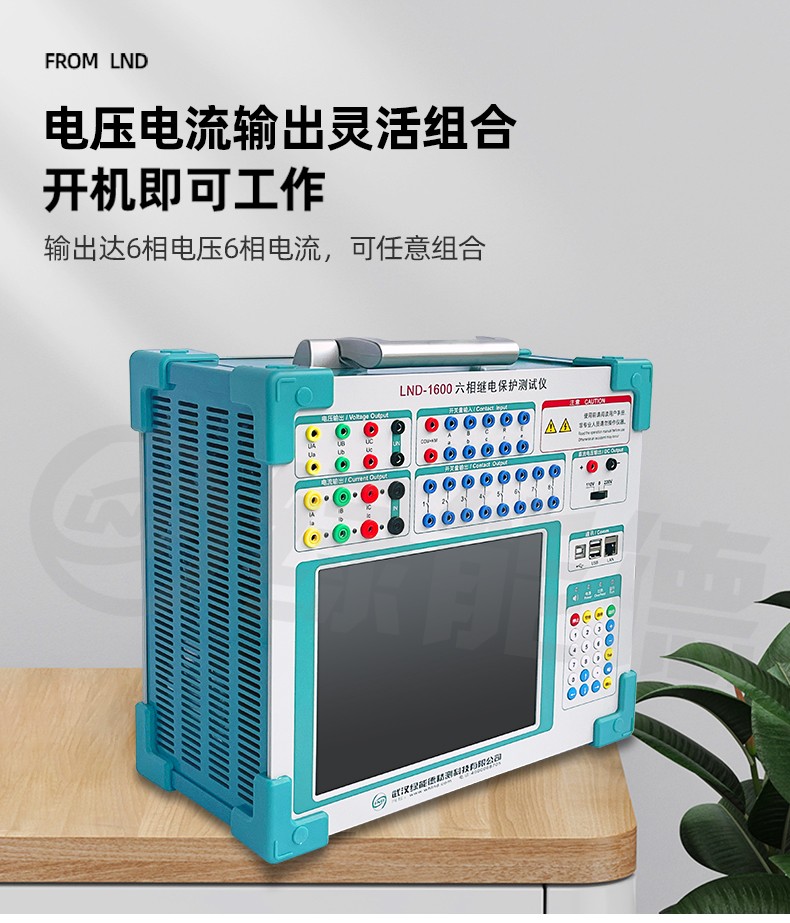

u 电压电流输出灵活组合 输出达6相电压6相电流，可任意组合实现常规4相电压3相电流型、6 相电压型、6相电流型，以及12相型输出模式，既可兼容传统的各种试验方式，也可方便地进行三 相变压器差动试验和厂用电快切和备自投试验。
u 操作方式 单机电容触摸LED显示屏装置内部WIN7-64位操作系统独立运行，也可外接笔记本电脑 或台式机进行操作，方便快捷，性能稳定。
u 新型高保真线性功放 输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功 放，性能卓越。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平 滑精度优良。
u 高性能主机 输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控 制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量先进技术和精密元器件材料， 并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动 试验非常方便。
u 软件功能强大 可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定 值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。6相电流可方便进行三相 差动保护测试。

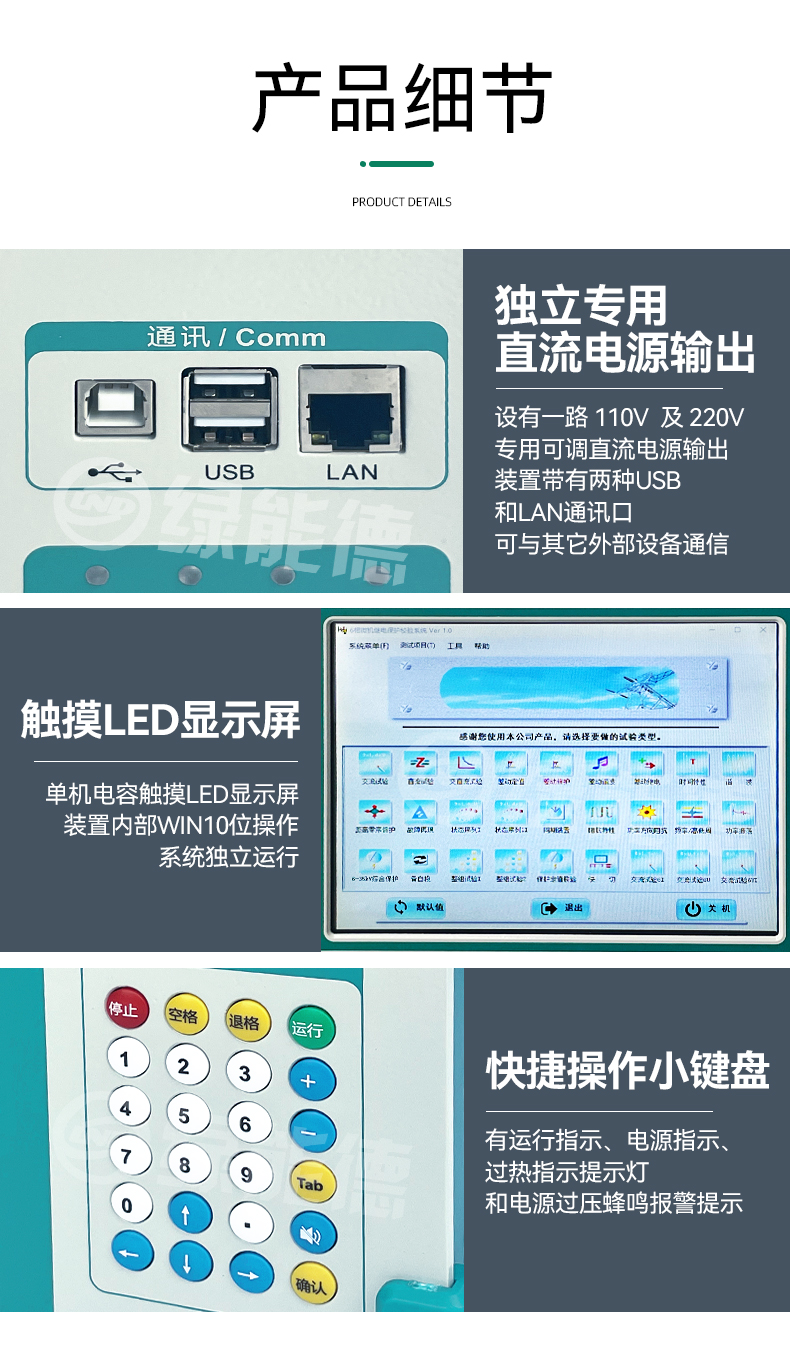

u 具有独立专用直流电源输出 设有一路 110V 及 220V 专用可调直流电源输出。
u 接口完整 装置带有USB通讯口，可与计算机及其它外部设备通信。

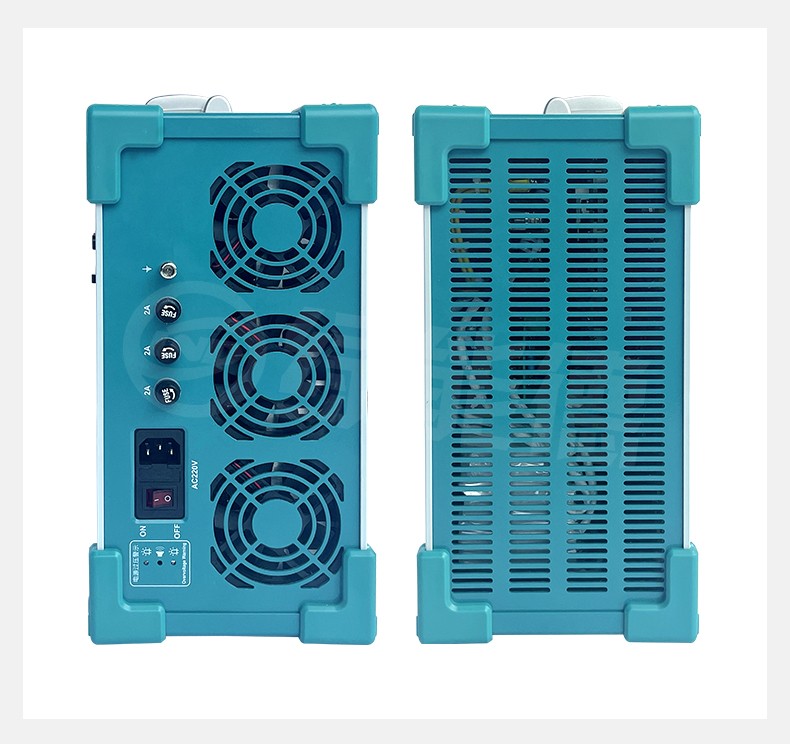

u 完善的自我保护功能 散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软
件对故障进行自诊断以及输出闭锁等功能。
产品参数

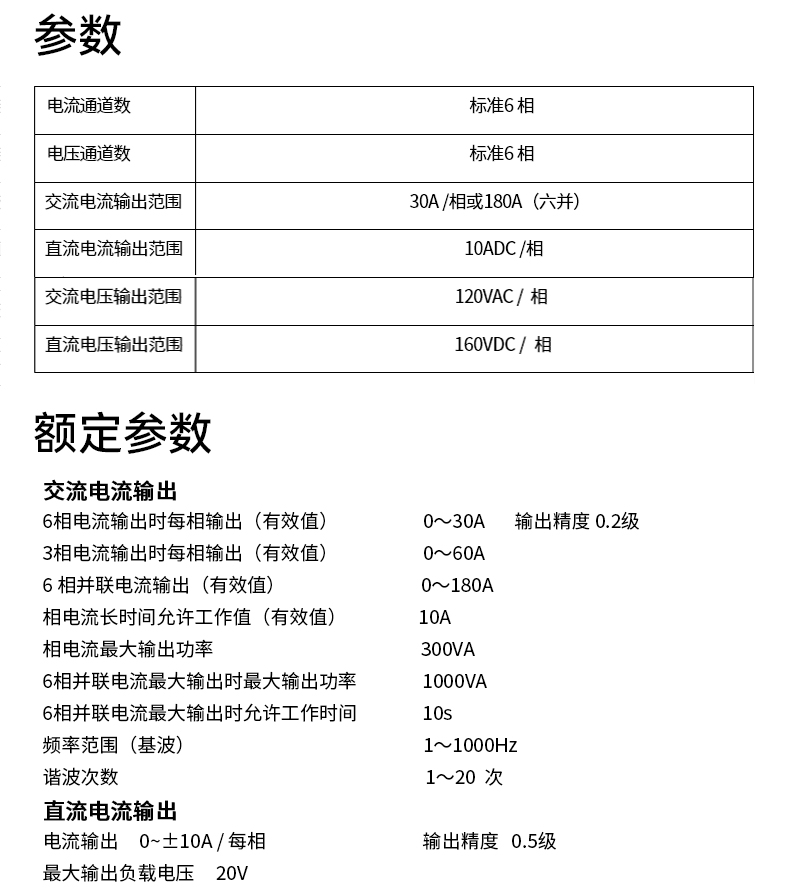

参数
电流通道数 | 标准 6 相 |
电压通道数 | 标准 6 相 |
交流电流输出范围 | 30A /相或 180A（六并） |
直流电流输出范围 | 10ADC /相 |
交流电压输出范围 | 120VAC / 相 |
直流电压输出范围 | 160VDC / 相 |
额定参数
交流电流输出
6相电流输出时每相输出（有效值） 0～30A 输出精度 0.2级
3相电流输出时每相输出（有效值） 0～60A
6 相并联电流输出（有效值） 0～180A 相电流长时间允许工作值（有效值） 10A
相电流最大输出功率 300VA
6相并联电流最大输出时最大输出功率 1000VA
6相并联电流最大输出时允许工作时间 10s
频率范围（基波） 20～1000Hz 谐波次数 1～20 次
直流电流输出
电流输出 0~±10A / 每相 输出精度 0.5级
最大输出负载电压 20V

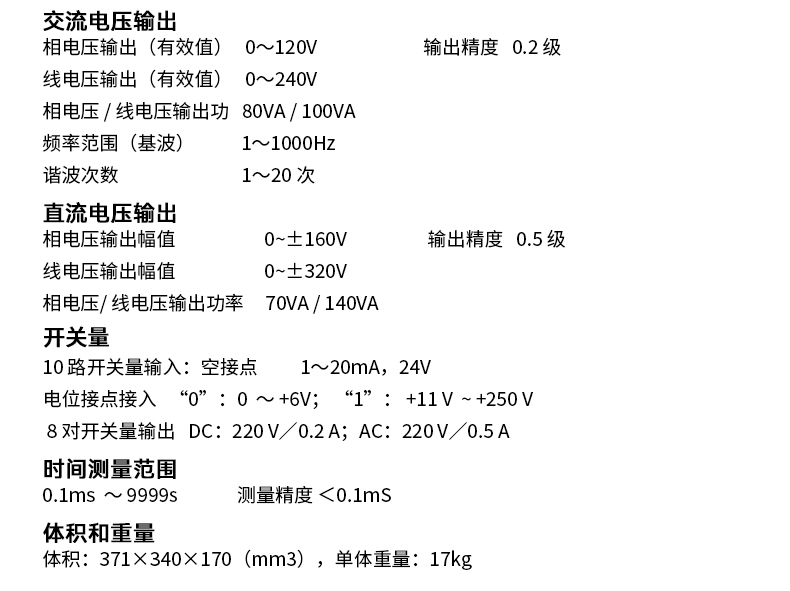

交流电压输出
相电压输出（有效值） 0～120V 输出精度 0.2 级
线电压输出（有效值） 0～240V
相电压 / 线电压输出功 80VA / 100VA 频率范围（基波） 20～1000Hz
谐波次数 1～20 次
直流电压输出
相电压输出幅值 0~±160V 输出精度 0.5 级
线电压输出幅值 0~±320V
相电压/ 线电压输出功率 70VA / 140VA 开关量
8 路开关量输入 空接点 1～20mA ，24V
电位接点接入 “0 ”：0 ～ +6V； “1 ”：+11 V ～ +250 V
4 对开关量输出 DC：220 V／0.2 A；AC：220 V／0.5 A
时间测量范围
0.1ms ～ 9999s ， 测量精度 ＜0.1mS

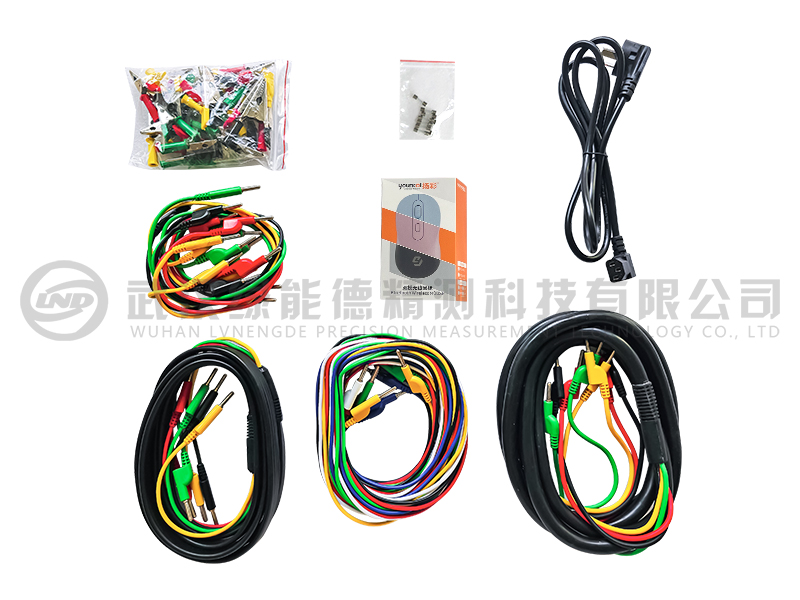

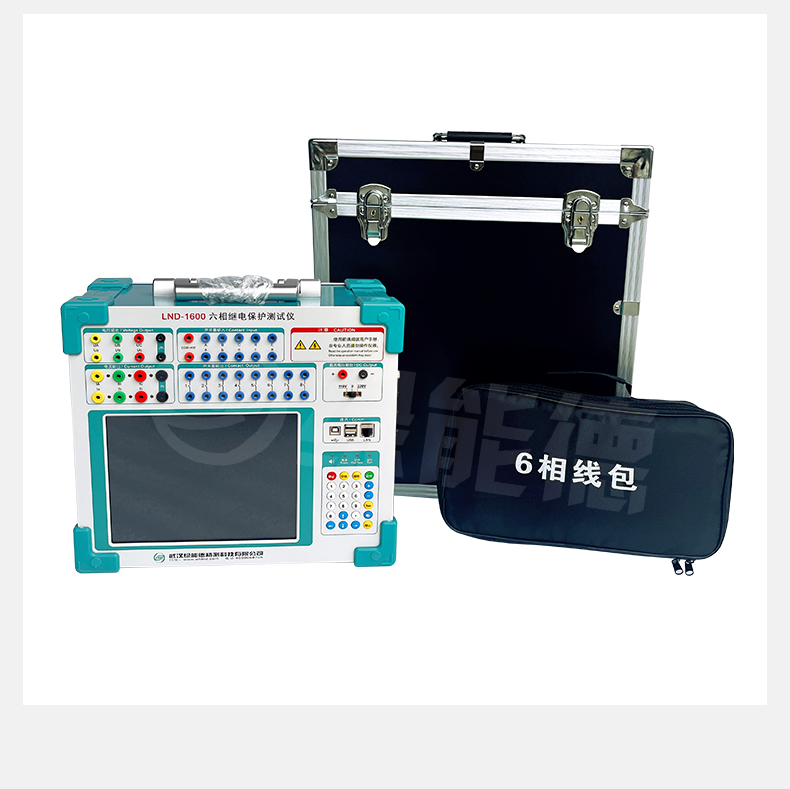

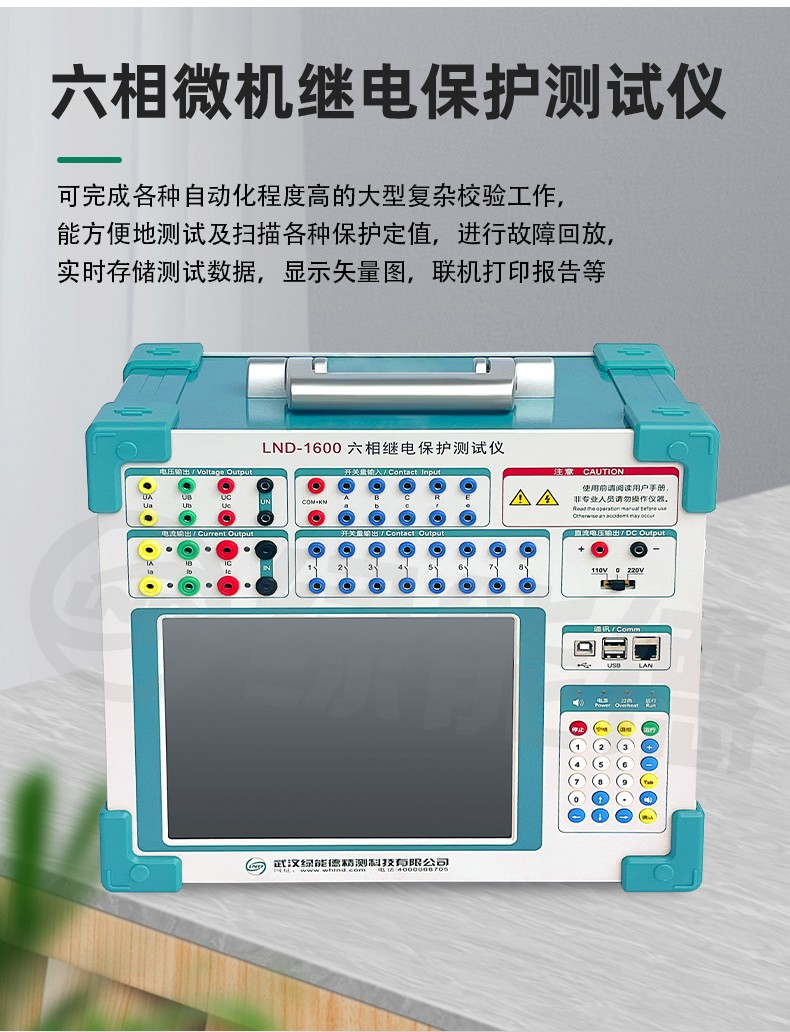

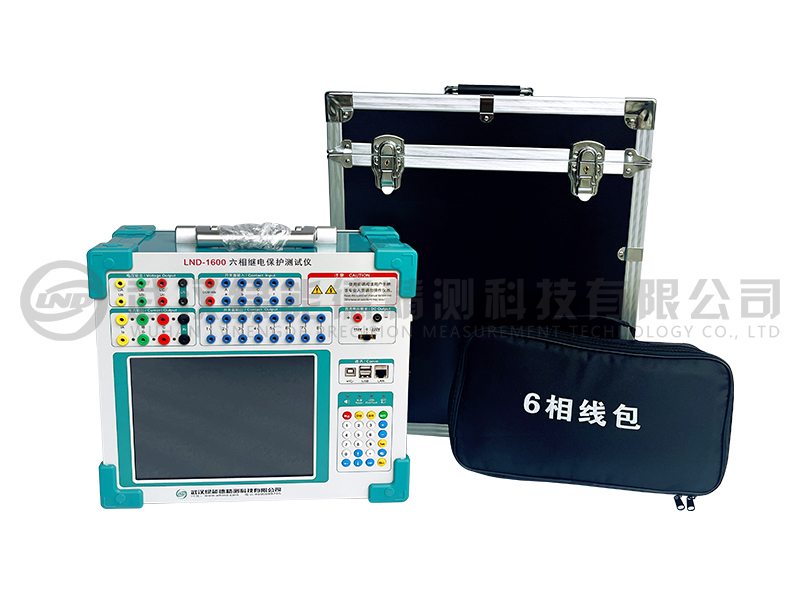

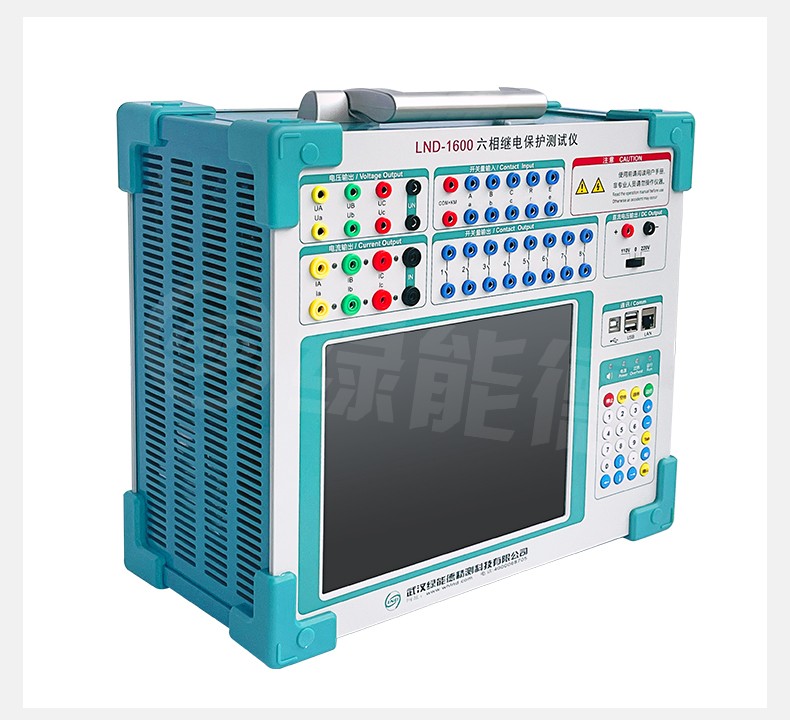

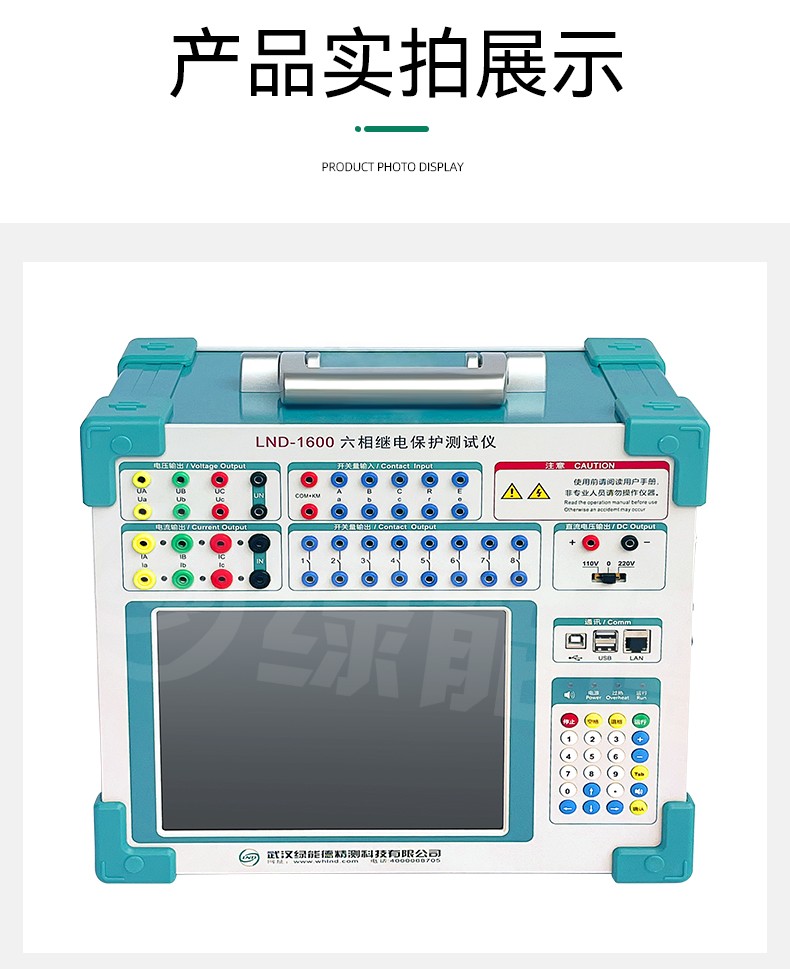

产品图集
产品证书
企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证。
售后保障
