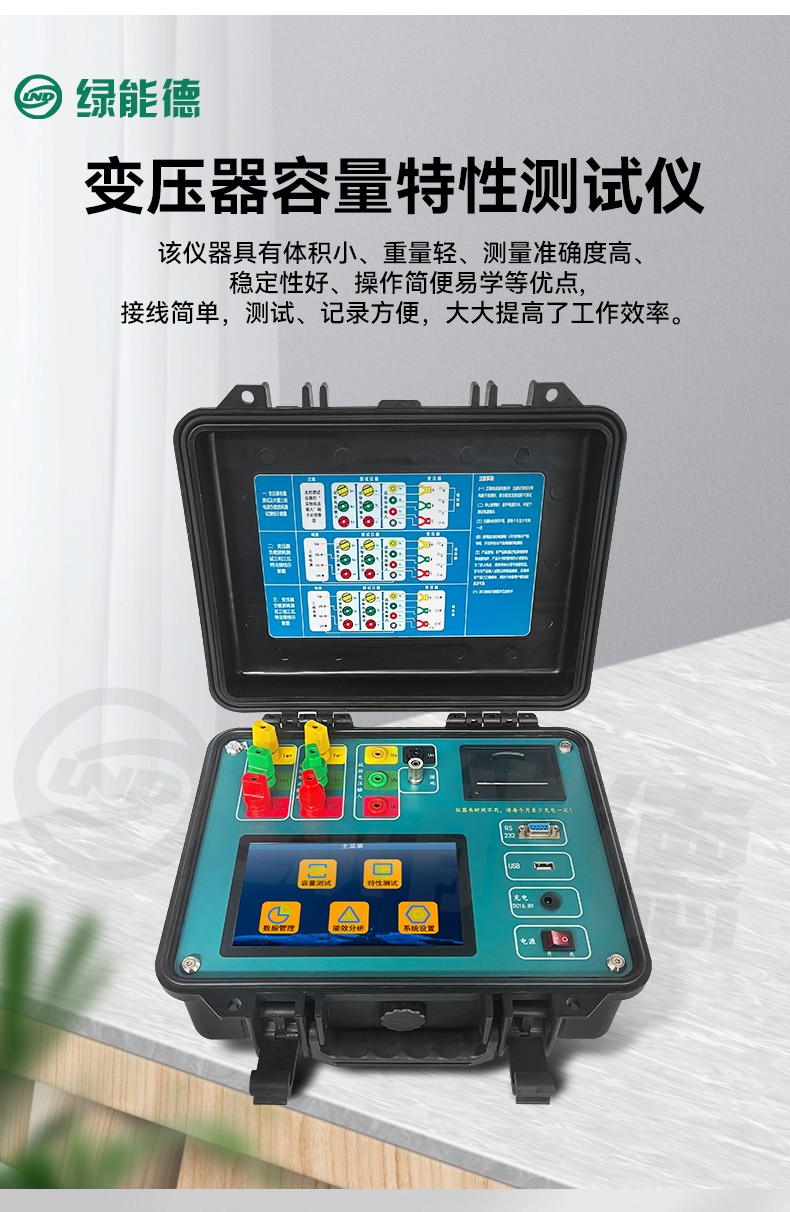

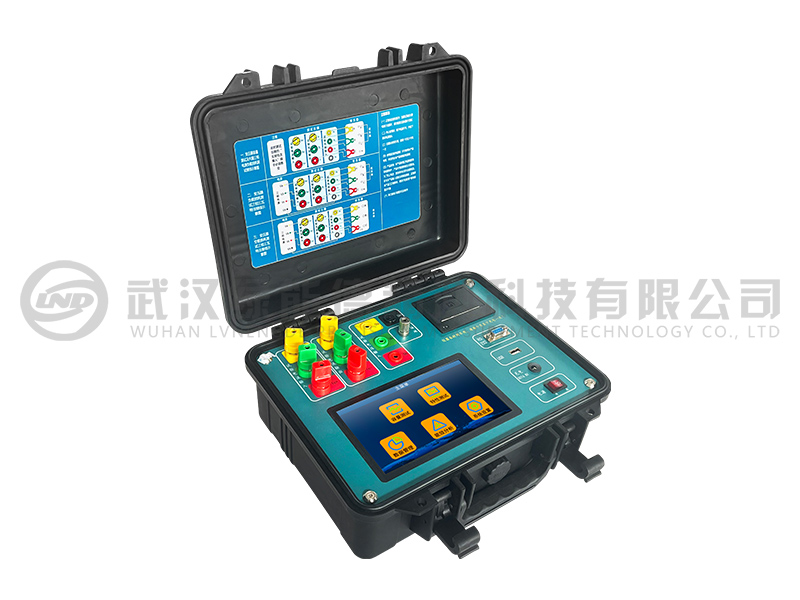

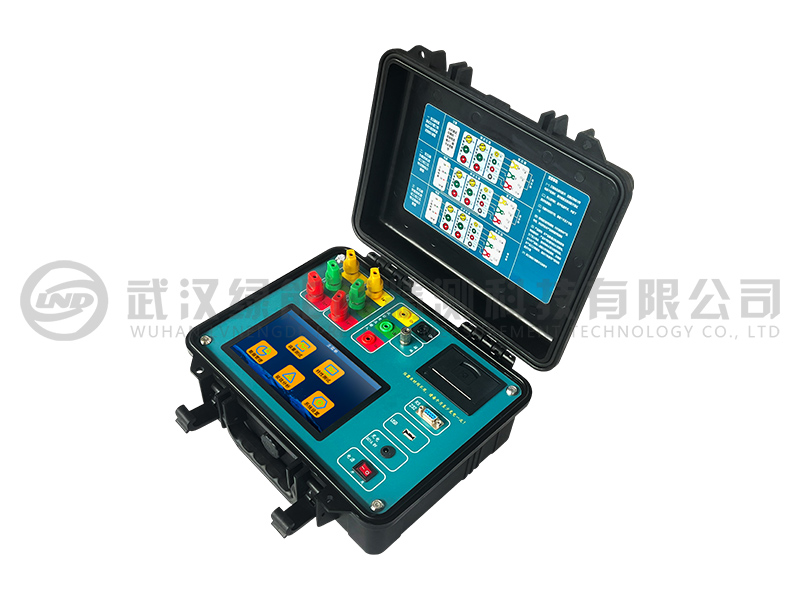

LNB-36C变压器容量特性测试仪

技术指标

1、内置电源输出范围

   电压：0～10V

   电流：0～10A

2、特性通道测试量程及精度

   电压量程：AC 1000V。精度，±0.2%（F.S）±1个字

   电流量程：AC 100A。精度，±0.2%（F.S）±1个字

3、功率及其他指标测量精度

   功率： ±0.5%（F.S）（0.1≤CosΦ≤1）

±1.0%（F.S）（0.02≤CosΦ≤0.1）

   空（负）载损耗测量：±2%（0.1≤CosΦ≤1）

变压器容量测试范围

       6.3～125000kVA

5、工作温度

   -20℃～+60℃

6、充电器电源要求

    市电 AC160V～265V

7、绝缘度

  ⑴、容量测试、电压、电流输入点对机壳的绝缘电阻≥100MΩ

  ⑵、充电电源输入对机壳之间承受工频2kV（有效值），测试时长1分钟

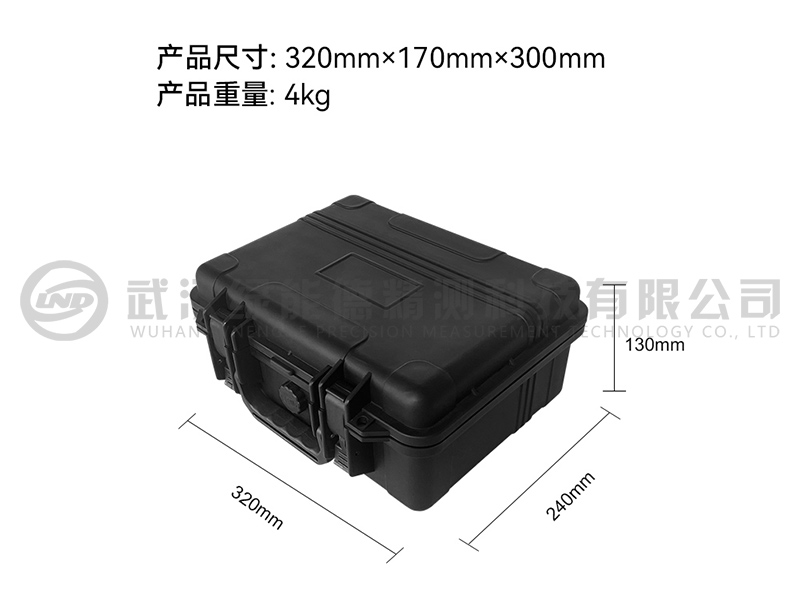

8、主机体积

    32cm×24cm×13cm

9、重量

    4㎏（主机）

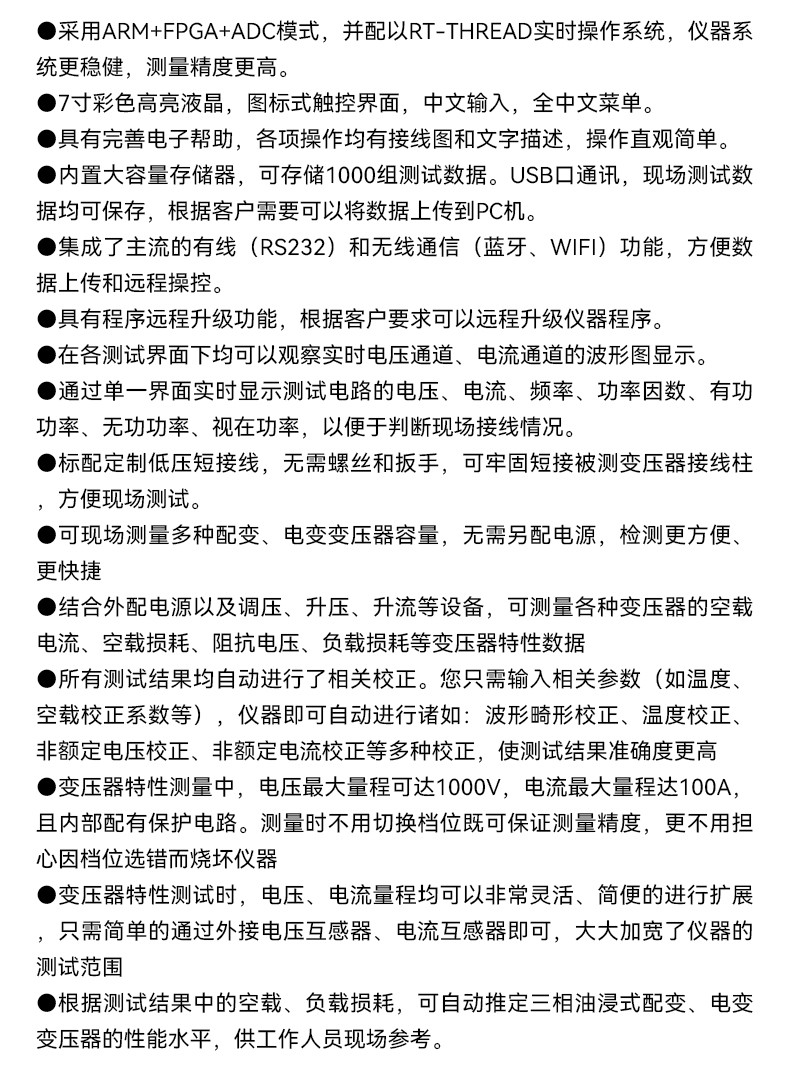

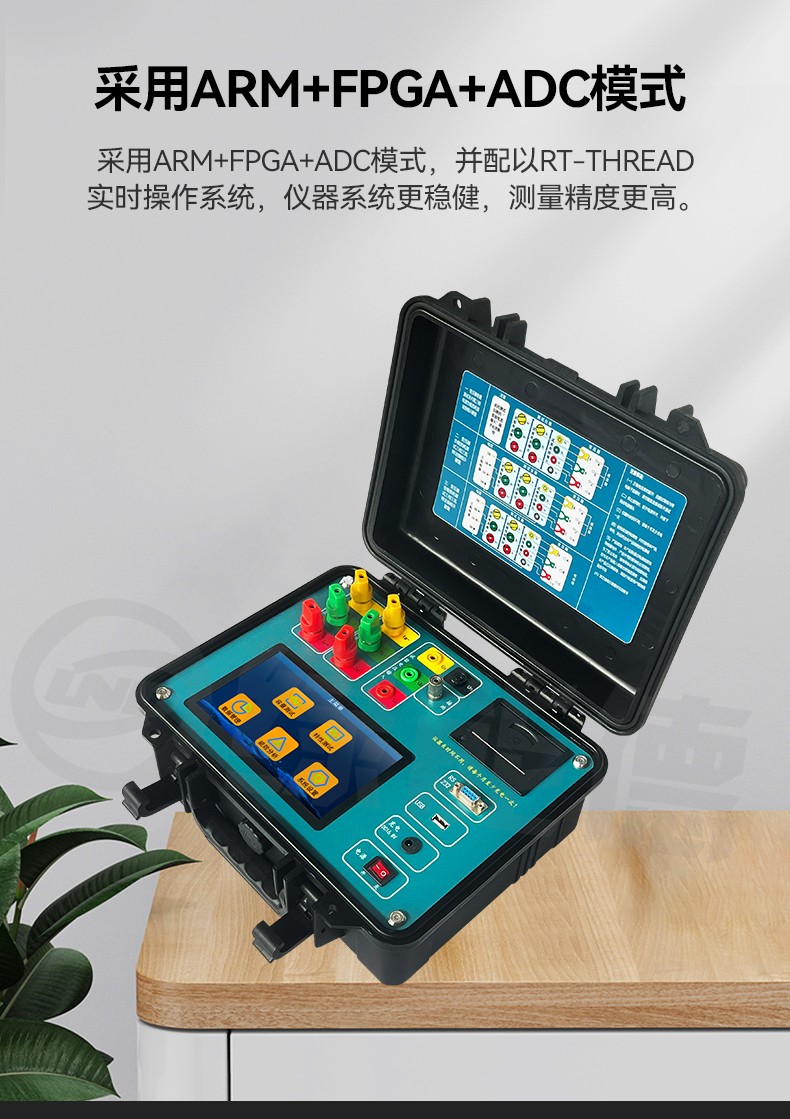

● 采用ARM+FPGA+ADC模式，并配以RT-Thread实时操作系统，仪器系统更稳健，测量精度更高。

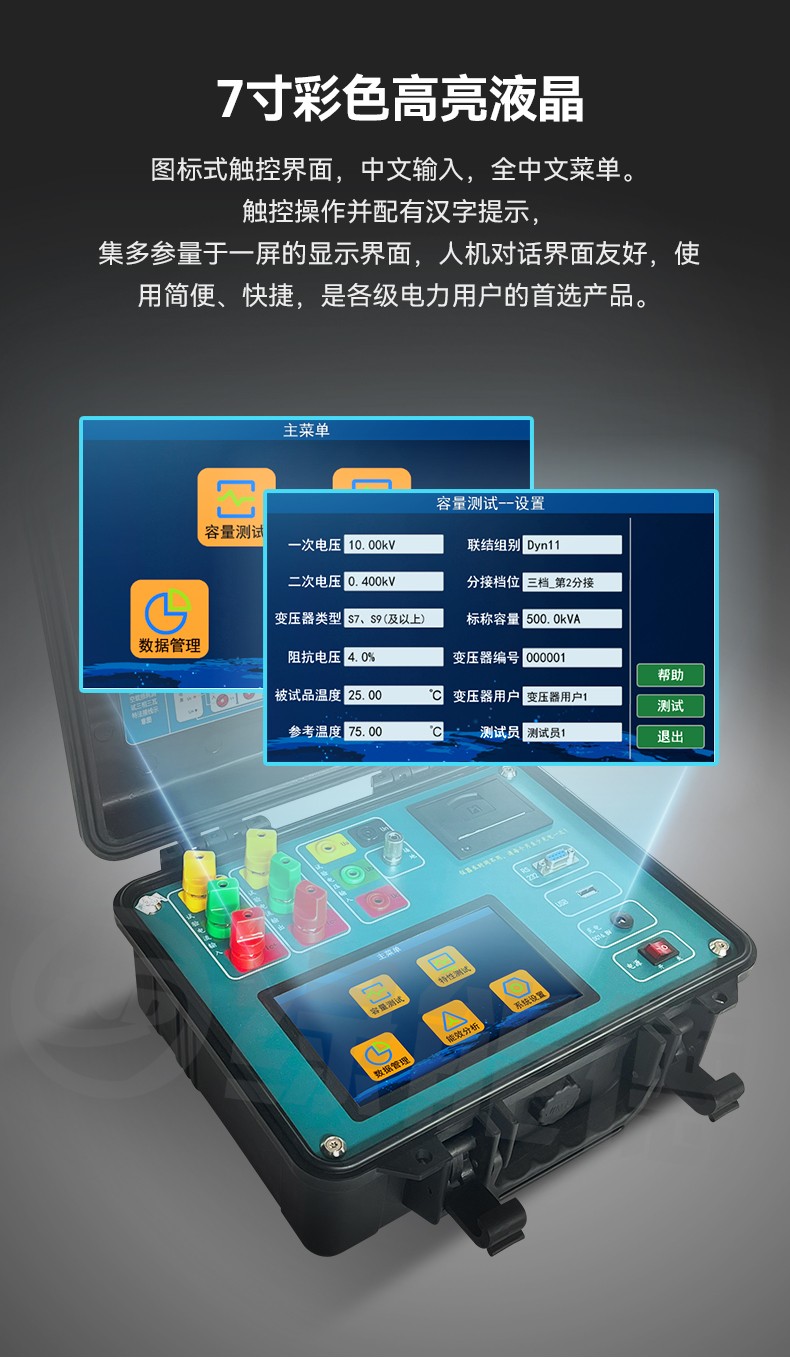

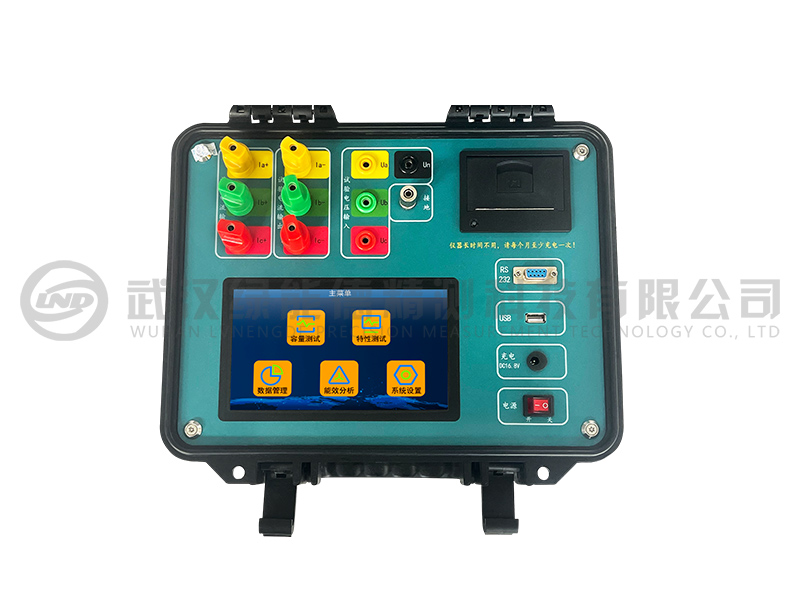

● 7寸彩色高亮液晶，图标式触控界面，中文输入，全中文菜单。

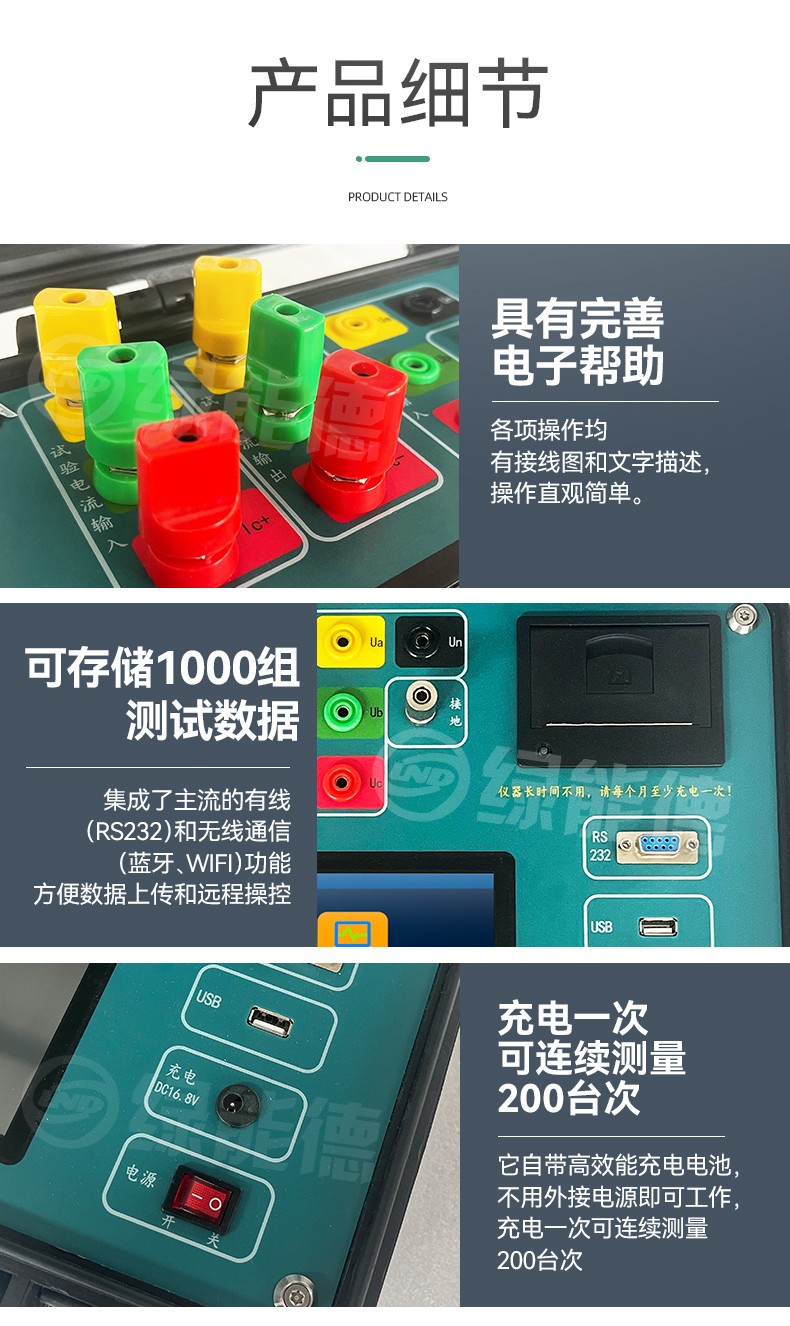

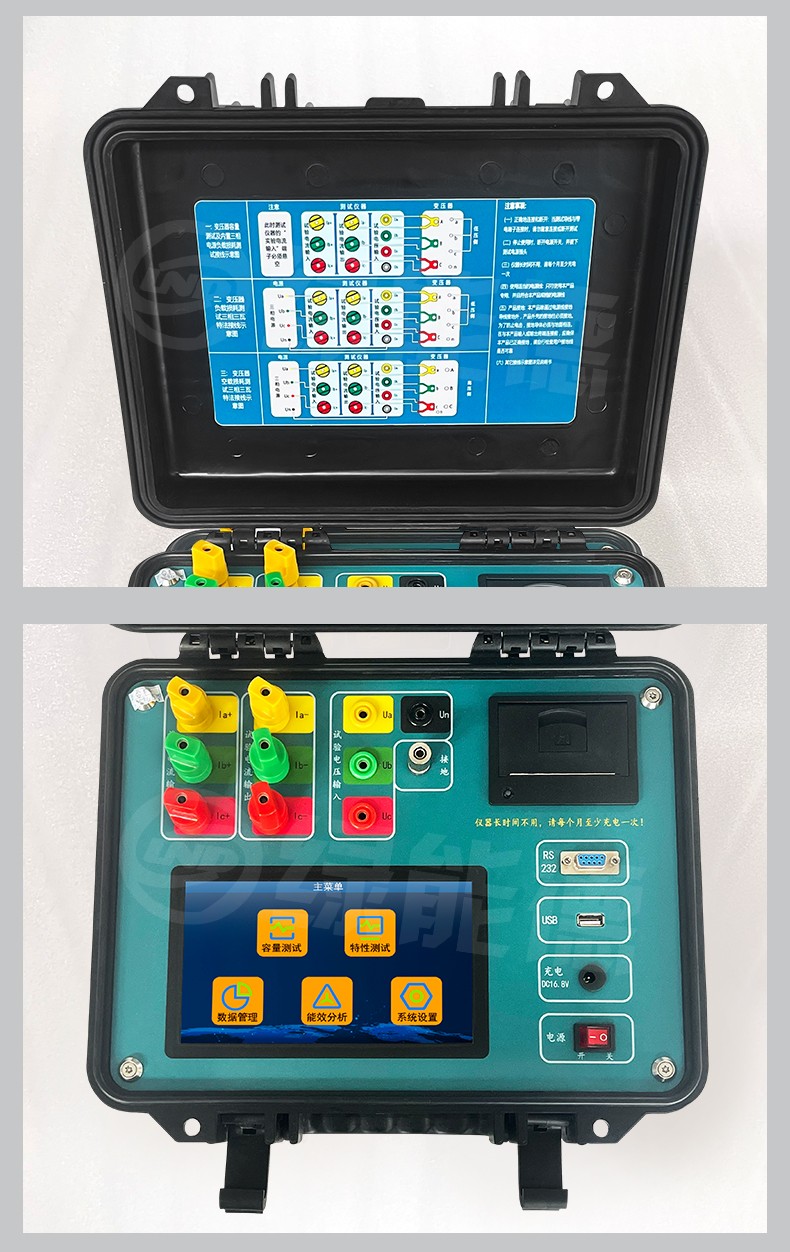

●具有完善电子帮助，各项操作均有接线图和文字描述，操作直观简单。

●内置大容量存储器，可存储1000组测试数据。USB口通讯，现场测试数据均可保存，根据客户需要可以将数据上传到PC机。

● 集成了主流的有线（RS232）和无线通信（蓝牙、WIFI）功能，方便数据上传和远程操控。

●具有程序远程升级功能，根据客户要求可以远程升级仪器程序。

● 在各测试界面下均可以观察实时电压通道、电流通道的波形图显示。

● 通过单一界面实时显示测试电路的电压、电流、频率、功率因数、有功功率、无功功率、视在功率，以便于判断现场接线情况。

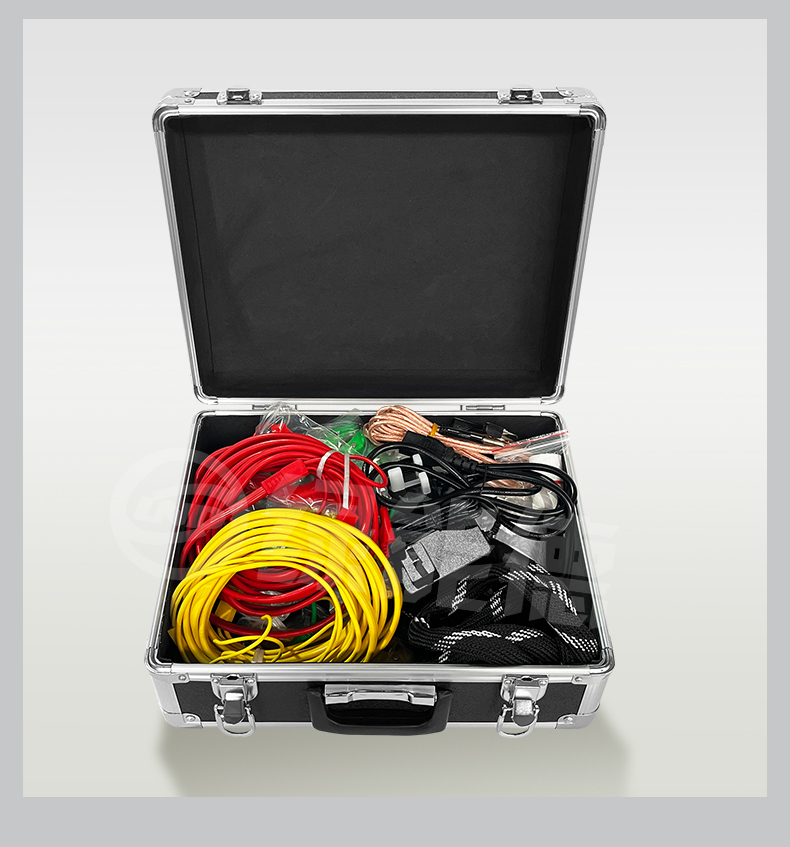

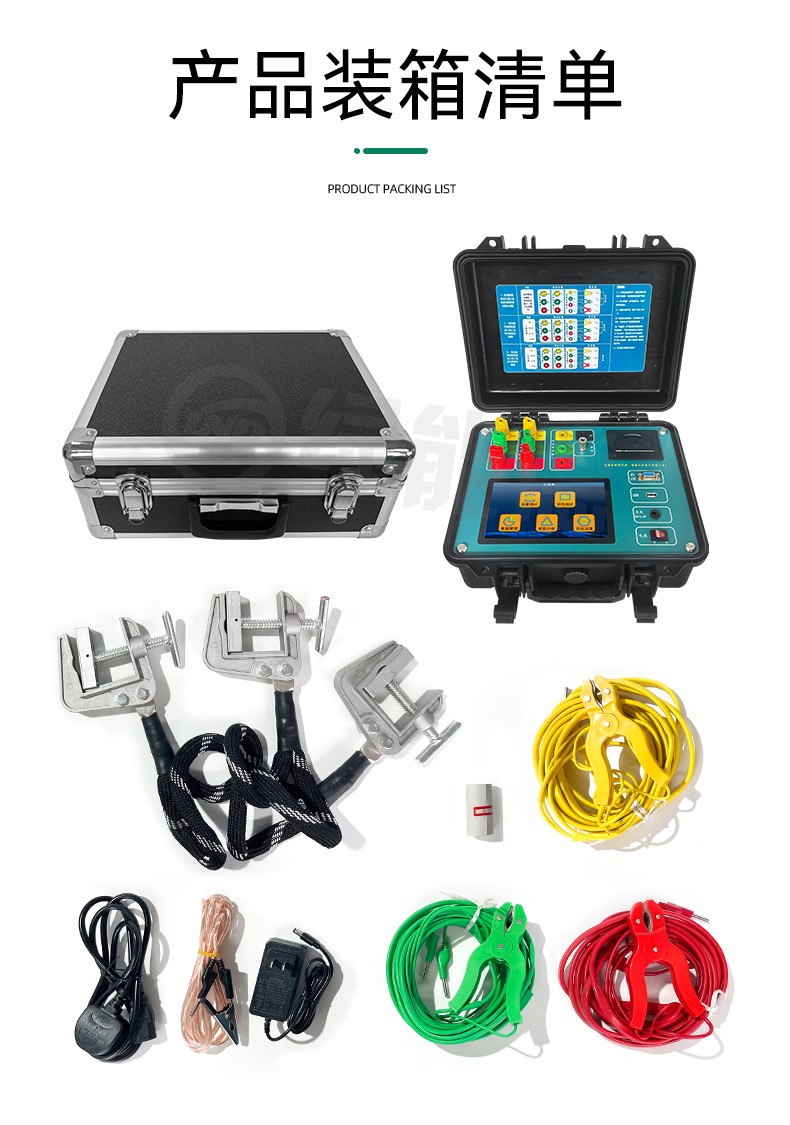

● 标配定制低压短接线，无需螺丝和扳手，可牢固短接被测变压器接线柱，方便现场测试。

● 可现场测量多种配变、电变变压器容量，无需另配电源，检测更方便、更快捷

● 结合外配电源以及调压、升压、升流等设备，可测量各种变压器的空载电流、空载损耗、阻抗电压、负载损耗等变压器特性数据

● 所有测试结果均自动进行了相关校正。您只需输入相关参数（如温度、空载校正系数等），仪器即可自动进行诸如：波形畸形校正、温度校正、非额定电压校正、非额定电流校正等多种校正，使测试结果准确度更高

● 变压器特性测量中，电压最大量程可达1000V，电流最大量程达100A，且内部配有保护电路。测量时不用切换档位既可保证测量精度，更不用担心因档位选错而烧坏仪器

● 变压器特性测试时，电压、电流量程均可以非常灵活、简便的进行扩展，只需简单的通过外接电压互感器、电流互感器即可，大大加宽了仪器的测试范围

● 根据测试结果中的空载、负载损耗，可自动推定三相油浸式配变、电变变压器的性能水平，供工作人员现场参考。
